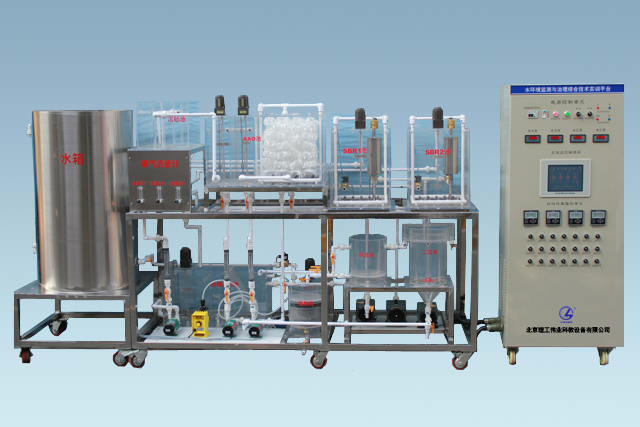

TYK-SHJ01型 水環境監測與治理技術綜合實訓平臺
一、產品概述 TYK-SHJ01型 水環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程”、“環境監測與治理技術”、“環境監測與評價”、“水環境監測與保護”、“城市水凈化技術”、“給排水工程技術”等環境類相關專業而研制的綜合實訓平臺。通過實訓操作可掌握A2/O、SBR以及MSBR三種污水處理系統工藝的設計和管道連接，污水處理設備部件的安裝與調試，電氣控制線路的連接、PLC硬件組態以及程序編寫與調試，在線監測技術的應用，通過編寫程序?qū)崿F(xiàn)設備自動運行與監控。 二、設備特點：1.對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，有機玻璃器件采用透明優質有 機玻璃制作，厚度10mm，主體管道采用不銹鋼復合管，硬度強。2.裝置底部裝有帶剎車萬向輪...
分類：
分享
相關產品
描述
一、產品概述
TYK-SHJ01型 水環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程”、“環境監測與治理技術”、“環境監測與評價”、“水環境監測與保護”、“城市水凈化技術”、“給排水工程技術”等環境類相關專業而研制的綜合實訓平臺。通過實訓操作可掌握A2/O、SBR以及MSBR三種污水處理系統工藝的設計和管道連接，污水處理設備部件的安裝與調試，電氣控制線路的連接、PLC硬件組態以及程序編寫與調試，在線監測技術的應用，通過編寫程序?qū)崿F(xiàn)設備自動運行與監控。
二、設備特點：
1.對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，有機玻璃器件采用透明優質有
機玻璃制作，厚度10mm，主體管道采用不銹鋼復合管，硬度強。
2.裝置底部裝有帶剎車萬向輪，方便設備的移動和固定。
3.裝置所有器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，操作方便，
美觀大方。
4.配有單獨的電源控制柜，裝有漏電保護器和接地標示，確保設備的安全性。
5.本系統將有機玻璃反應器進行模塊化設計，實訓時可根據有機玻璃反應器相應的功能進行
相關器件的選擇性安裝，系統可通過PU管連接成不同的水處理工藝，方便學生設計工藝
的管道連接，控制方便，有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接，
連接方便及安全。
三、主要系統與組成：
由控制系統、供水系統、污水處理系統和在線監測系統四部分組成。
1.控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器、組態監控軟件等組成。
2.供水系統：主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成。
3.污水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。
1）、動力系統主要由水泵、風機、電磁閥、攪拌機等組成。
2）、有機玻璃反應器系統主要由有機玻璃格柵調節池、有機玻璃沉砂池、有機玻璃A2/O 生物反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃砂濾柱、有機玻璃加藥池等組成。
3）、曝氣系統主要由風機、曝氣頭、攪拌機、流量計和管道等組成。
4.在線監測系統主要由DO在線儀表及傳感器、PH在線儀表及傳感器等組成。
四、主要技術參數：
1.輸入電壓：單相交流220V±10% 50Hz
2.工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3.系統容量：＜2.0kVA
4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
五、基本配置
1．實訓對象
1.對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，有機玻璃器件采用透明優質有
機玻璃制作，厚度10mm，主體管道采用不銹鋼復合管，硬度強。
2.裝置底部裝有帶剎車萬向輪，方便設備的移動和固定。
3.裝置所有器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，操作方便，
美觀大方。
4.配有單獨的電源控制柜，裝有漏電保護器和接地標示，確保設備的安全性。
5.本系統將有機玻璃反應器進行模塊化設計，實訓時可根據有機玻璃反應器相應的功能進行
相關器件的選擇性安裝，系統可通過PU管連接成不同的水處理工藝，方便學生設計工藝
的管道連接，控制方便，有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接，
連接方便及安全。
三、主要系統與組成：
由控制系統、供水系統、污水處理系統和在線監測系統四部分組成。
1.控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器、組態監控軟件等組成。
2.供水系統：主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成。
3.污水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。
1）、動力系統主要由水泵、風機、電磁閥、攪拌機等組成。
2）、有機玻璃反應器系統主要由有機玻璃格柵調節池、有機玻璃沉砂池、有機玻璃A2/O 生物反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃砂濾柱、有機玻璃加藥池等組成。
3）、曝氣系統主要由風機、曝氣頭、攪拌機、流量計和管道等組成。
4.在線監測系統主要由DO在線儀表及傳感器、PH在線儀表及傳感器等組成。
四、主要技術參數：
1.輸入電壓：單相交流220V±10% 50Hz
2.工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3.系統容量：＜2.0kVA
4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
五、基本配置
1．實訓對象
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 不銹鋼鋼架 | 尺寸：221cm×80cm×170 cm材料：50×50不銹鋼管材制作；功能：對反應器的固定和擺放 | 1 | 套 |
| 2 | 不銹鋼原水箱 | 尺寸：Φ75cm×180cm材料：2mm不銹鋼板制作，底座采用不銹鋼管材制作；功能：帶有液位指示功能，提供實訓水源 | 1 | 個 |
| 3 | A2/O系統部件 | 尺寸：78cm×40cm×58cm；材料：10mm有機玻璃板制作； 功能：主要由厭氧池、缺氧池、好氧池組成，按照1:1:3比例進行設計 |
1 | 臺 |
| 4 | SBR1系統部件 | 尺寸：43cm×37cm×52cm；材料：10mm有機玻璃板制作；功能：完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程 | 1 | 臺 |
| 5 | SBR2系統部件 | 尺寸：43cm×37cm×52cm；材料：10mm有機玻璃板制作；功能：完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程 | 1 | 臺 |
| 6 | 格柵調節池 | 尺寸：74 cm×26 cm×39 cm；材料：10mm有機玻璃板制作；功能：格柵主要是去除污水處理中較大的懸浮物，調節池主要調節污水水質，使出水水質比較均勻 | 1 | 臺 |
| 7 | 沉砂池 | 尺寸：60 cm×35 cm×34 cm；材料：10mm有機玻璃板制作；功能：系統采用的是平流式結構，主要是分離污水中相對密度較大的無機顆粒 | 1 | 臺 |
| 8 | 砂濾柱 | 尺寸：Φ25 cm×30 cm；材料：6mm厚度有機玻璃圓筒制作；功能：截留污水中的懸浮物和膠體 | 2 | 臺 |
| 9 | 二沉池 | 尺寸：Φ25 cm×52 cm；材料：6mm厚度有機玻璃圓筒制，功能：系統采用的是豎流式結構，主要是分離污水中相對密度較大的無機顆粒 | 4 | 臺 |
| 10 | 加藥池 | 尺寸：26 cm×26 cm×30 cm；材料：10mm有機玻璃板制作；功能：主要是對污水處理過程中一些藥劑的配置和添加到污水中 | 1 | 臺 |
| 11 | 磁力驅動泵 | 單相AC220v；功率：90W；揚程：8m；流量：8L/min；功能：對污水的提升，污泥的回流 | 1 | 個 |
| 12 | 電磁隔膜計量泵 | 單相AC220v；功率：16W；揚程：2m；流量：15L/h；功能：對藥水的添加和計量 | 1 | 個 |
| 13 | 攪拌調速系統 | 單相AC220V；功率：25W/40W；功能：對污水、藥劑的攪拌均勻，攪拌曝氣 | 1 | 套 |
| 14 | 曝氣頭 | 微孔曝氣頭: Φ8cm，功能:把風機的氣均勻的釋放到污水中 | 10 | 只 |
| 15 | 風機 | AC220V；功率：185W | 3 | 臺 |
| 16 | 潷水器 | 空氣堰式，尺寸：Φ16 cm×25 cm；材料：2mm厚不銹鋼材料制作；功能:作為SBR系統的關水和排水的功能以及對浮渣、污泥的截留 | 2 | 只 |
| 17 | DO傳感器 | 0~20mg/L，6分外螺紋接口，功能;對調節池、好氧池、SBR1\SBR2池等中溶解氧的含量時時監測 | 4 | 個 |
| 18 | PH傳感器 | 0~14，6分外螺紋接口；功能：對調節池中PH值的時時在線監測 | 1 | 個 |
| 19 | 氣體流量計 | 0.6-6L/min；功能：計量風機的進氣流量，控制反應器中溶解氧含量 | 3 | 只 |
| 20 | 液體流量計 | 1-7L/min；功能：計量水流的進水流量。 | 3 | 只 |
| 21 | 浮球液位開關 | 24V輸入；功能：對反應器中水位、是水泵以及電磁閥的控制，主要是防止反應器中污水溢出 | 1 | 套 |
| 22 | 組合填料 | Φ15 cm | 1 | 套 |
2．電氣控制柜基本配置
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 電器控制柜 | 尺寸：70cm×60 cm×180cm;材料：1.5cm鋼板靜電噴塑工藝；功能：實現與對象連接和控制以及與電腦的通訊連接編程功能 | 1 | 個 |
| 2 | PLC控制器 | 繼電器主機（14I/10O），支持ModbusTCP及Ethernet/IP通訊協議 | 1 | 個 |
| 3 | EM222模塊 | 8點繼電器輸出 | 1 | 個 |
| 4 | EM231模塊 | 8入模擬量模塊 | 1 | 個 |
| 5 | EM232模塊 | 4出模擬量模塊 | 1 | 個 |
| 6 | 觸摸屏 | 15寸一體機平板觸摸電腦，全程數字化觸摸屏控制操作，內存4G,功能：中央處理器數據顯示控制 | 1 | 臺 |
| 7 | 低壓電氣 | 小繼電器 | 1 | 套 |
| 8 | 空氣開關 | 帶漏電保護器 | 1 | 個 |
| 9 | 保險絲 | 熔斷器 | 1 | 個 |
| 10 | 交流接觸器 | 220V | 1 | 個 |
| 11 | 操作開關 | 2位 | 2 | 個 |
| 12 | 開關電源 | 輸出：DC24V | 1 | 個 |
| 13 | 工作狀態指示燈 | 32 | 只 | |
| 14 | DO儀 | 單相AC220V輸入，輸出信號：4~20mA | 4 | 只 |
| 15 | PH儀 | 單相AC220V輸入，輸出信號：4~20mA | 1 | 只 |
3．配件、管材
| 名稱 | 主要組成器件 | 數量 |
| 管材與 配件 |
包含短柄球閥、長柄球閥、黃銅閘閥、立式止回閥、臥式止回閥、自動放氣閥、電磁閥、寶塔接頭、PU管、金屬線管、波紋管、外牙直通接頭、內牙直通接頭、內牙三通接頭、彎頭、不銹鋼內牙彎頭、不銹鋼內牙三通、不銹鋼外牙直接、不銹鋼內牙直接、銅轉接頭、氣動接頭、6分塑料堵頭、4分塑料堵頭、不銹鋼復合管等。 | 1套 |
4．配套工具
| 名稱 | 主要組成器件 | 數量 |
| 配套 工具 |
包含復合管割刀、有機玻璃膠水、注射器、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、PVC管剪刀、導線架等。 | 1套 |
六、軟件系統
軟件系統中具有多種畫面，包括各工藝流程畫面，各工藝參數畫面，工藝參數變化趨勢畫面，故障畫面，設備運行狀況畫面等。同時，具有數據存取、畫面顯示、參數處理、越限報警、制表打印等功能。通過這些畫面，可對處理過程中的各個部分充分了解，及時掌握各環節情況。
軟件系統中具有多種畫面，包括各工藝流程畫面，各工藝參數畫面，工藝參數變化趨勢畫面，故障畫面，設備運行狀況畫面等。同時，具有數據存取、畫面顯示、參數處理、越限報警、制表打印等功能。通過這些畫面，可對處理過程中的各個部分充分了解，及時掌握各環節情況。
七、實訓項目
項目一、在線監測儀器儀表的正確使用
能夠正確使用在線監測儀器儀表，完成指定的環保監測儀器（DO儀、pH儀等）標定工作，以及對相關單元進行監測并記錄相應的數據，達到預定功能要求。
項目二、水樣配制與測定
配置相關水質并進行水質測定，計算相關數據并完成藥劑投加。
項目三、污水處理工藝的設計與計算
通過實訓平臺和相關技術要求，選用并設計合理的水處理系統（A/O、A2/O、SBR、MSBR
等系統），連接相應工藝流程圖以及高程圖。根據數據和公式，計算出相應的數值。
項目四、污水處理工藝設備部件與管道連接
根據A/O、A2/O、SBR、MSBR四種系統工藝裝配圖及裝配工藝要求，進行攪拌機、曝氣管道、曝氣頭、填料、計量器件、傳感器等器件的裝配與污水管道連接。
項目五、水處理平臺動力系統線路設計與連接
根據A/O、A2/O、SBR、MSBR四種工藝系統，繪制或補充完善動力線路原理圖，根據任務書要求，對各水處理設備配置的動力系統進行線路連接，確認無誤后進行電控柜電源通電檢測。
項目六、污水處理設備自動控制系統設計與連接
對污水處理系統A/O、A2/O、SBR、MSBR四種系統進行編程或程序修訂、調試、運行與檢測，達到預定功能。
項目七、污水處理設備的調試運行工作
通電運行，進行動力系統和控制系統整體調試，使之能夠正常運行，并將在線監測數據記入表格。
能夠正確使用在線監測儀器儀表，完成指定的環保監測儀器（DO儀、pH儀等）標定工作，以及對相關單元進行監測并記錄相應的數據，達到預定功能要求。
項目二、水樣配制與測定
配置相關水質并進行水質測定，計算相關數據并完成藥劑投加。
項目三、污水處理工藝的設計與計算
通過實訓平臺和相關技術要求，選用并設計合理的水處理系統（A/O、A2/O、SBR、MSBR
等系統），連接相應工藝流程圖以及高程圖。根據數據和公式，計算出相應的數值。
項目四、污水處理工藝設備部件與管道連接
根據A/O、A2/O、SBR、MSBR四種系統工藝裝配圖及裝配工藝要求，進行攪拌機、曝氣管道、曝氣頭、填料、計量器件、傳感器等器件的裝配與污水管道連接。
項目五、水處理平臺動力系統線路設計與連接
根據A/O、A2/O、SBR、MSBR四種工藝系統，繪制或補充完善動力線路原理圖，根據任務書要求，對各水處理設備配置的動力系統進行線路連接，確認無誤后進行電控柜電源通電檢測。
項目六、污水處理設備自動控制系統設計與連接
對污水處理系統A/O、A2/O、SBR、MSBR四種系統進行編程或程序修訂、調試、運行與檢測，達到預定功能。
項目七、污水處理設備的調試運行工作
通電運行，進行動力系統和控制系統整體調試，使之能夠正常運行，并將在線監測數據記入表格。

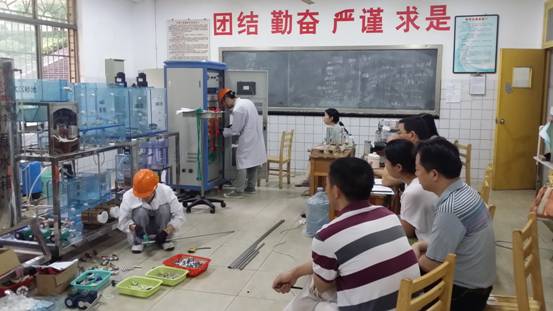

安裝現場
