一、實驗?zāi)康?

1.了解用吸收法凈化廢氣中SO的原理和效果。
2.改變空塔速度，觀察填料塔內氣液接觸狀況和液泛現象。
3.掌握測定填料吸收塔的吸收效率及降壓的方法。
4.測定化學吸收體系（堿液吸收SO2）的體積吸收系數。

二、技術指標:

1.整套裝置動力為負壓式，處理氣量約100~135m3/h。
2.吸附氣體為SO2：進氣濃度600~2000ppm、尾氣濃度120~400ppm，吸收效率約80%、霧沫夾帶小于7%。
3.空塔氣速0.6~0.9m/s，壓力損失500Pa/m，液氣比1~10L/m3。
4.工作電源：電壓AC380V±10%、50Hz，三相五線制，功率≤2100w；
5.線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄.

三、主要配置:

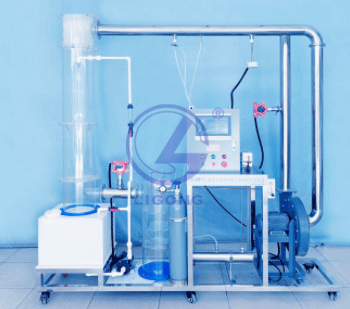

1.填料塔1套（2節）：透明有機玻璃管、壁厚5mm、Φ250mm*1725mm，配液體再分配器1套、支撐柵板2塊、除霧器1套、填料1批。
2.耐酸耐堿水泵1臺：電壓220V、功率65W、最大流量28L/min、最大揚程13.5m。
3.液體噴淋分配裝置1套：304不銹鋼螺旋噴淋頭、噴淋呈傘形、噴淋密度6~8m3/(m2?h)。
4.管道氣體混合器：304不銹鋼材質，擋板3塊。
5.濃度檢測口2個、風壓檢測口2個、透明測壓軟管1批。
6.流量測量與調節：管道式浮子流量計1個、水、60~600L/H；有機玻璃面板式防腐轉子流量計1個、氣體、1~5l/min
7.貯液箱1只：水箱底板上安裝有放空閥，方便將水排凈。
8.離心通風機1臺：電壓380V、功率0.75KW、頻率50Hz、流量402-545m3/h、全壓2223-2262Pa、轉速2830r/min。
9.變頻器1套：電壓380V，功率750W，控制風機轉矩調節風量大小。
10.PLC、具有彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套，可連接打印功能。實時記錄歷史數據和實時曲線。
11、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
12、裝置外形尺寸2200mm×516mm×2000mm。框架為可移動式設計，帶腳輪及禁錮腳。
