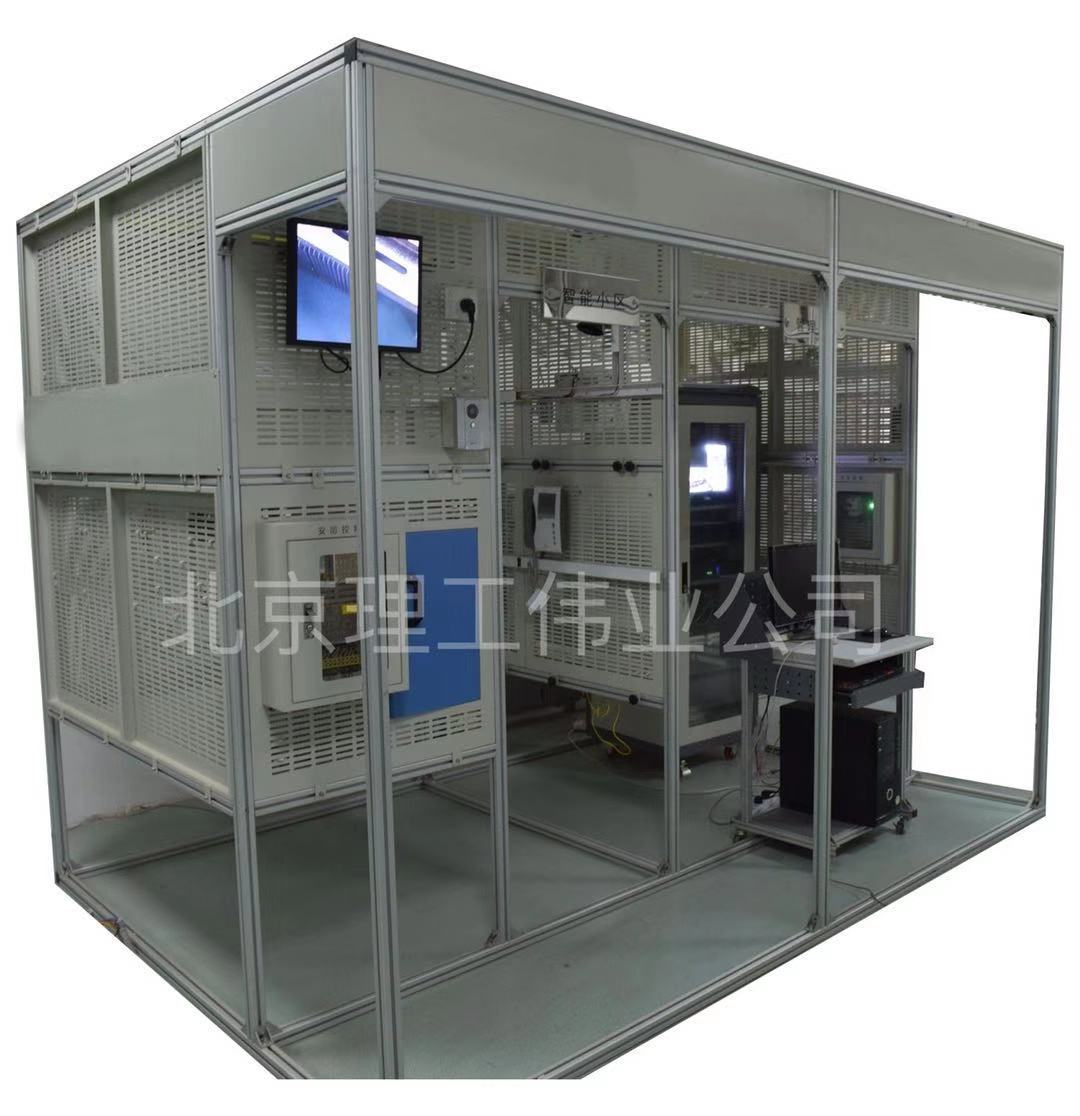

一、產品結構 1、TYK-ZSQ02型 智慧社區工程實訓平臺為全鋼結構，設備內外無任何木板、塑料等輔助材料，有利于提高產品的使用壽命和后期免維護。 2、智能管理系統安裝實訓裝置由3模塊組成兩個“L”工位，每個工位滿足2-3人同時進行綜合布線實訓操作。實訓裝置采用3套高強度方鋼龍骨支架。通過鏈接模塊鏈接而成。墻面采用1.5mm厚度鋼板。鋼板通過酸洗、防銹噴塑處理。 3、智慧社區工程實訓平臺墻面由多塊長1200mm，寬600毫米，厚度≥1.5毫米冷軋鋼板組成，表面經過噴塑防銹處理，銀白色。 （1）每張孔板背部焊接有M6螺孔≥72個，螺孔間距100毫米。 （2）每張孔板墻面預留Φ25穿線孔≥60個, 分為11排六列。 4、模塊墻應為無凹槽設計，表面平整。墻體背部能夠進行暗管布線實訓，水平暗管穿線距離≥2.63米，垂直穿線距離≥2.5米。水平直角穿線距離≥2.4米。 5、實訓裝置背部全開放，學生可以直觀看到墻體的內部，可在墻體內部根據教學需要，進行各種路由暗管安裝。可視面積≥6.24平方米。 6、實訓裝置工位內嵌二維碼，關鍵技能或知識點...
