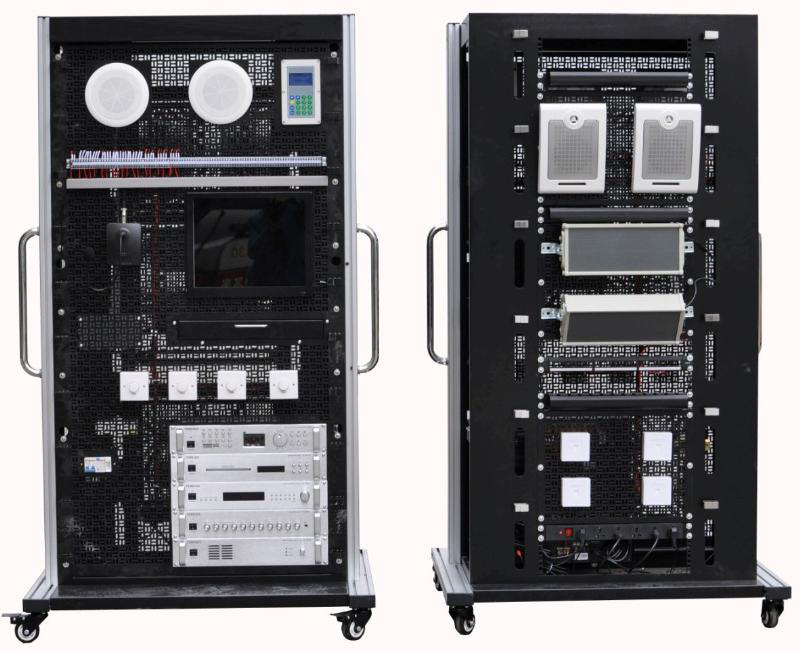

TYK-YJ01型 樓宇工程公共及應急廣播系統實訓平臺
一、設備概述
TYK-YJ01型 樓宇工程公共及應急廣播系統實訓置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。
二、技術指標
1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、整機功耗：≤300W；
4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
三、主要配置
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
智能中央控制主機 |
1 |
臺 |
|
|
8 |
DVD/MP3多功能播放器 |
1 |
臺 |
|
|
9 |
電子調諧器 |
1 |
臺 |
|
|
10 |
前置定壓功放 |
1 |
臺 |
|
|
11 |
350W純后級廣播功放 |
1 |
臺 |
|
|
12 |
壁掛音箱 |
2 |
個 |
|
|
13 |
優質天花喇叭 |
2 |
個 |
|
|
14 |
室外豪華防水音柱 |
2 |
個 |
|
|
15 |
音量調節器 |
4 |
個 |
|
|
16 |
鵝頸式廣播話筒 |
1 |
個 |
|
|
17 |
公共廣播系統管理軟件 |
1 |
套 |
|
|
18 |
6位PDU電源 |
1 |
個 |
|
|
19 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
20 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
21 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
22 |
單口86型信息面板 |
4 |
個 |
|
|
23 |
86型底盒 |
4 |
個 |
|
|
24 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
25 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
26 |
專用橋架 |
1 |
套 |
|
|
27 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
四、實訓項目
1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2、線路故障的設置、檢測及排除；
3、認識公共廣播系統的基本工作原理、基本配置及系統結構；
4、手動廣播操作：發布通知、會議及播放音樂；
5、自動廣播編程：實現校園自動打鈴、定時眼保鍵操及定時播放背景音樂；
6、手動啟動緊急廣播；
7、快速啟動設備電源與分區及語音疏散人群；
8、公共廣播系統的情景實訓；
9、橋架及其支架的安裝和布線；
10、信息插座和機架設備的安裝；
11、水晶頭及跳線的制作和測試；
12、RJ45模塊和配線架的壓線和測試；
13、RJ45跳線的連接及鏈路的測試。
