一、概述
1、輸入電源單相三線 AC220V ±10%? 50Hz、裝置容量＜1.5kVA、制冷劑為R22、制熱量為3kW、具有漏電壓、漏電流保護裝置，安全符合國家標準。
2、系統采用空氣源熱泵熱水機組，與實際教學接軌；整套實訓裝置須集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體；實訓裝置須能直觀展示熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統須配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然；可模擬故障設置。

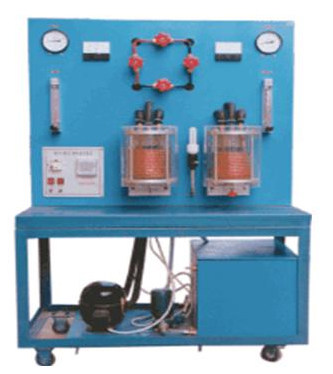

3、實訓裝置主要由控制屏、實訓桌、熱泵機組等組成。實訓桌采用鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面?？刂破烈蟛捎描F質雙層亞光密紋噴塑結構，鋁質面板。須配有指針式交流電壓表，交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4、熱泵機組須包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。

二、實訓內容：
熱泵機組系統的認識和了解、熱泵機組系統啟動、運行、調試、保護技術的實訓、熱泵機組運行工況和運行參數的檢測及分析、熱泵機組制熱量、性能系數的計算與分析、熱泵機組系統故障的設置和檢測等
