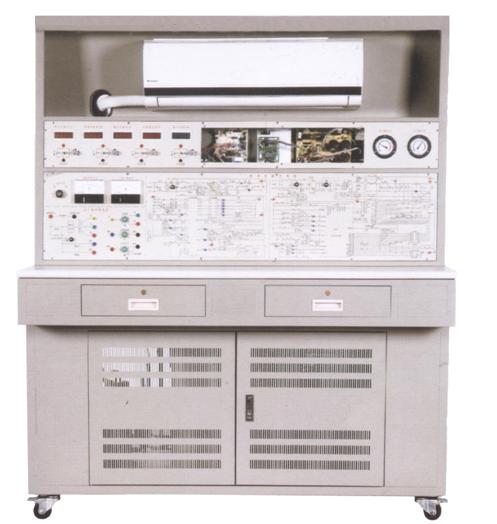

一、基本設備

1．分體式變頻空調機一臺

2．變頻空調室內控制電路板

3．變頻空調室外控制電路板

4．變頻壓縮機功率驅動模塊

5．變頻空調故障設置裝置（至少設置18個以上故障）

6．變頻空調故障檢測板（室內機）

7．變頻空調故障檢測板（室外機）

8．系統溫度檢測表（數字式）

9．系統壓力檢測表

10．電壓表（數字式）

11．電流表（數字式）

12．遙控器

二、 技術參數

1.?電源：AC 220V±10%?? 50Hz??

2.?額定輸入功率：1500W

3.?制冷量：2600W

4.?制熱量：3900W

5.?額定輸入電流：6A

6.?制冷劑?：R410a

7.?外形尺寸：1500×870×190mm

8.?安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。

9.?環保：材料選用符合國家相關環保標準

三、功能要求

1.?實訓考核裝置室外機制冷管道在裝置背后的垂直平面上分層次合理展開，并提供毛細管、直通及膨脹閥三種系統實驗；

2.?控制電路：變頻空調的難點在控制電路上，在裝置的正面裝有控制電路安裝支架，將所有電路一字排開，支架可翻轉90度，學生可從下反兩面直接看到所有電路板，故障設置電路，可設置16個以上故障點；

3.?故障范圍是電源、內風機調速、過零檢測、PG轉速檢測、復位及電壓保護、遙控接收、各種執行電路等。故障檢測電路，設置室內控制電路故障檢測板、室外控制電路故障檢測板共兩塊故障檢測板，在故障設置開關板上進行故障設置；

可人為地改變空調機的工作環境，可以非?？斓赜^測到頻率變化、運行保護與溫度、電壓、電流及運行負載之間的關系，方便學生學習變頻空調控制電路的原理和工作過程。
