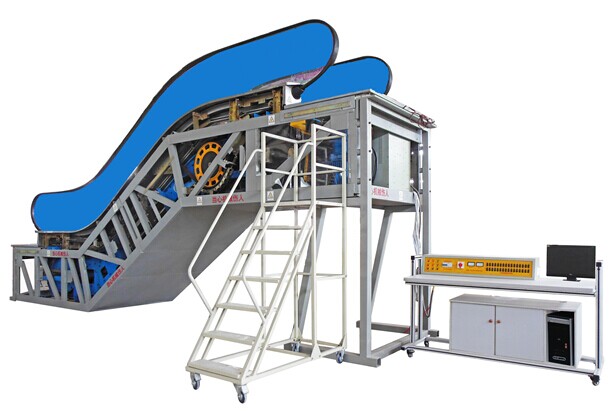

TYK-DTF02型 扶梯部件安裝與調整實訓設備（工程型）
一、自動扶梯的結構特點
1、結構特點
?自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。
具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，
如車站、碼頭、商場等處，得以廣泛應用。
本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。?

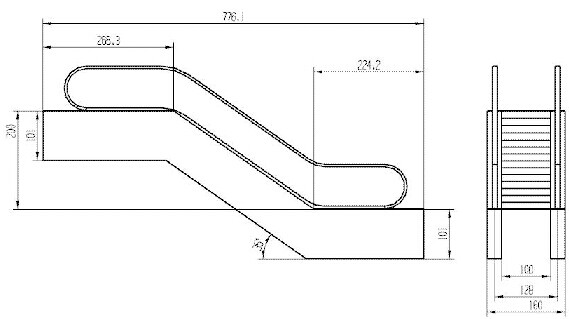

2、扶梯尺寸
二、技術指標
1、輸入電源：三相四線（或三相五線）AC380V±10%?50Hz
2、整機容量：＜8kVA
3、外形尺寸：7800mm（長）×1600mm（寬）×4000mm（高）
4、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
?三、自動扶梯技術規格表?
| 序?號 | 內??????????????????容 |
| 1 | 總體說明 |
| 1．1 | 電梯編號：L1-L2 |
| 1．2 | 建筑物類型：百貨商場? |
| 1．3 | 扶手支架類型：苗條型?? |
| 1．4 | 扶手支架高度：?900mm?? |
| 1．5 | 適用標準????：GB16899-1997?? |
| 2 | 主要技術參數： |
| 2．1 | 安裝方式????：室內? |
| 2．2 | 布置方式????：單臺 |
| 2．3 | 提升高度????：2000mm????? |
| 2．4 | 傾角????????：35o |
| 2．5 | 梯級寬度????：1000mm |
| 2．6 | 水平梯級????：2K??????? |
| 2．7 | 速度????????：?0.5?m/s? |
| 2．8 | 供電方式????：三相五線制 |
| 2．9 | 電機電壓????：380V?????? |
| 2．10 | 照明電壓????：36V? |
| 2．11 | 頻率????????：50HZ????? |
| 2．12 | 減速機??????：蝸輪蝸桿?? |
| 2．13 | 控制屏安裝??：桁架內 |
| 2．14 | 起動????????：星、三角 |
| 2．15 | 起動方式????：鑰匙??? |
| 3 | 型材 |
| 3．1 | 扶手支架型材??：發紋不銹鋼 |
| 3．2 | 護壁板????????：透明鋼化玻璃? |
| 3．3 | 內蓋板????????：發紋不銹鋼?? |
| 3．4 | 外蓋板????????：發紋不銹鋼?? |
| 3．5 | 圍裙板????????：發紋不銹鋼? |
| 3．6 | 梯級??????????：不銹鋼 |
| 3．7 | 梯級顏色??????：黑色（帶黃邊框） |
| 3．8 | 扶手帶????????：黑色? |
| 3．9 | 前沿板及蓋板??：發紋不銹鋼? |
| 3．10 | 梳齒??????????：合成樹脂 |
| 4 | 故障顯示（中文） |
| 5 | 變頻節能功能 |
四、自動扶梯主要部件配置表
| 序號 | 材料名稱 | 產地 |
| 1 | 發紋不銹鋼圍裙板材料 | 日本 |
| 2 | 發紋不銹鋼內外蓋板材料 | 日本 |
| 3 | 阿爾法系列曳引機 | 阿爾法 |
| 4 | 電動機 | 寶達中馬合資 |
| 5 | 微機控制 | 日本 |
| 6 | 蝸輪蝸桿 | 阿爾法 |
| 7 | 苗條型扶手支架 | 阿爾法 |
| 8 | 過載保護西門子繼電器 | 中德合資 |
| 9 | 相關主軸承 | 日本 |
| 10 | 梯級鏈主輪和梯級付輪輪緣 | 德國拜耳 |
| 11 | 圍裙板擠壓保護 | 阿爾法 |
| 12 | 梯級下沉保護 | 阿爾法 |
| 13 | 梳齒受力保護 | 阿爾法 |
| 14 | 驅動鏈漲緊及斷裂保護 | 阿爾法 |
| 15 | 梯級鏈漲緊及斷裂保護 | 阿爾法 |
| 16 | 控制接點 | 中德合資 |
| 17 | 控制屏施耐德接觸器 | 中法合資 |
| 18 | 控制屏施耐德繼電器 | 中法合資 |
| 19 | 桁架 | 阿爾法 |
| 20 | 扶手帶 | 豫聯中美合資 |
| 21 | 不銹鋼梯級 | 阿爾法 |
| 22 | 梯級鏈（節距133.33毫米） | 阿爾法 |
| 23 | 鋼化玻璃 | 蘇新中新合資 |
| 24 | 變頻器 | 阿爾法 |
五、自動扶梯主要功能
| 序號 | 功能名稱 | 功能說明 |
| 1 | 雙向運行 | 操作上下進出口處鑰匙開關，可實現上行或下行 |
| 2 | 緊急停止 | 按上下進出口處急停按鈕，可使扶梯停止運行 |
| 3 | 檢修運行 | 操作檢修盒，可進行檢修點動運行 |
| 4 | 梯級安全照明 | 扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全 |
| 5 | 扶手帶入口安全裝置 | 扶手帶入口處有異物則設備停止運行 |
| 6 | 梯級安全運行裝置 | 梯級發生斷裂下陷時設備停止運行 |
| 7 | 梳齒板安全裝置 | 梯級與梳齒板之間夾入異物則設備停止運行 |
| 8 | 扶手帶安全裝置 | 發生扶手帶斷裂則設備停止運行 |
| 9 | 梯級鏈安全裝置 | 梯級鏈斷裂或超過延伸長度則設備停止運行 |
| 10 | 圍裙板安全裝置 | 梯級與圍裙板之間夾入異物則設備停止運行 |
| 11 | 超欠速安全裝置 | 當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行 |
| 12 | 超載安全裝置 | 運行電流大于額定電流15%則設備停止運行 |
| 13 | 松閘安全裝置 | 制動裝置沒有安全打開或失靈則設備停止運行 |
| 14 | 靜電保護 | 消除梯級運行（踏板）在運行中產生的靜電 |
| 15 | 驅動鏈斷鏈保護 | 當驅動鏈斷裂或過長時設備停止運行 |
| 16 | 非操作逆轉保護 | 設備和扶手帶的運行方向與指定方向相反時設備停止運行 |
| 17 | 斷、錯相保護 | 動力電源缺相或錯相時設備停止運行 |
| 18 | 短路保護 | 電源回路短路時設備停止運行 |
| 19 | 故障顯示（中文） | 設備運行發生故障時，自動顯示故障發生部位 |
| 20 | 變頻驅動 | 使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70% |
六、主要實訓項目：
1、扶梯扶手帶安裝與調整實訓設備
2、扶梯梯級安裝與調整實訓設備
3、扶梯曳引機系統安裝與調整實訓設備
4、扶梯驅動機構安裝與調整實訓設備
5、扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
6、扶梯潤滑系統組裝與實驗實訓設備
7、扶梯安全保護系統組裝與動作實驗實訓設備。
?
?
