一、概述
        TYK-ZDT01型 電梯仿真綜合實訓考核裝置是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、特種設備檢測中心培訓電梯操作上崗證、電梯維修保養及物業管理等有關電梯專業和工業自動化專業課程而開發的實驗演示教學設備。

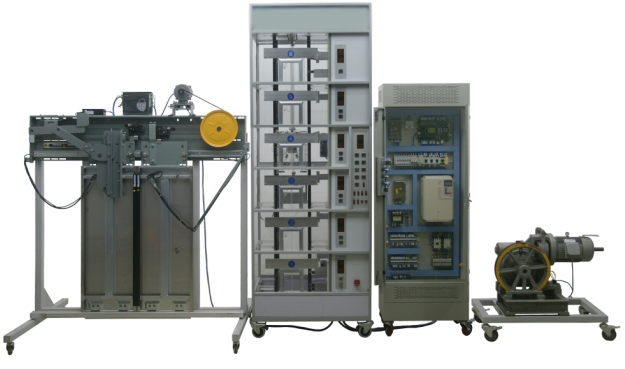

        TYK-ZDT01型 電梯仿真綜合實訓考核裝置總體分為四大部分：透明井道部分、智能型串行通訊電梯專用電氣控制系統部分、變頻門機部分和曳引機部分。電梯井道各重要機械部件均采用透明有機玻璃,完全仿照真實電梯的結構縮小精制而成。電梯的電氣控制系統采用智能型串行通訊電梯專用控制系統，它包括主控器（主控電腦板）、轎廂控制器、指令控制器、樓層顯示控制器進行智能控制和安川變頻器(VVVF)調壓調速調頻驅動。門機部分采用鋼架結構，包含門機變頻器、光幕、廳門。曳引機部分包含減速箱、抱閘等，運行時門機部分和曳引機部分能和透明井道中的轎廂同步工作，功能及工作原理與實際電梯完全一樣。讓學員既能看到轎廂在井道中的運行情況又能看到實際廳門、轎門及曳引機的工作狀態?？筛鶕嚓P電氣參數設置主板及變頻器參數及電梯快慢車、舒適感的調試，zui后經過井道自學習后自動儲存在主控電腦板內。隨產品配備的"調試手冊"詳細說明了井道、機房、控制柜、轎頂、底坑等部分的布線、安裝、計算和注意事項，是培訓電梯維保人員及調試員的不二選擇，真正做到使學員學有所用、學以致用。

二、控制柜主要技術參數：
1、控制柜外形尺寸：柜體400（長）×243（寬）×1720（高）mm
電阻箱：435（長）×230（寬）×247（高）mm
2、輸入電壓：AC380±7%50HZ（三相五線制）
3、控制器：NICE3000+
4、電機控制方式：閉環矢量控制
5、最高頻率：99Hz
6、調速范圍：1：100（開環矢量控制）1：1000（閉環矢量控制）
7、穩速精度：±0.5％（開環矢量控制）±0.05％（閉環矢量控制）
8、IP等級：IP20
9、結構形式：4層站
10、層站形式：4層4站4門
11、電氣控制柜重量：≤100kg
三、門機參數：
1、門機外形尺寸：1650（長）×1000（寬）×1950（高）mm
2、控制方式：VVVF變頻門機
3、型號：NICE-D-A
4、開門寬度：800
5：開門方式：中分
6、安裝方式：轎頂式
7、電機功率：90W
8、電機轉速：960r/min
9、輸入電壓：AC220V/50Hz
10、電流：0.7A
11、絕緣等級：F級
12、轎門材料：不銹鋼板
13、層門材料：不銹鋼板
14、重量：≤200kg
四、曳引機參數：
1、同步曳引機外形尺寸：680(長）×440（寬）×251（高）mm
2、型號：MCK100
3、速度：1.0/s
4、曳引比：2：1
5、載重：450kg
6、功率：3KW
7、額定電流：7A
8、曳引輪直徑：320
9、輸入電壓：AC380±7%50HZ
10、控制方式：(VVVF)變頻器調壓調速調頻控制
11、抱閘電壓：DC110V
12、重量:250kg
五、井道參數;
1、透明井道外形尺寸：900（長）×600（寬）×2530（高）mm
2、曳引機型號：YS-5634W
3、曳引機減速比：1:15
4、電壓：3×380V
5、功率：0.18KW
6、轉速:1400rpm
7、層站形式：6層6站6門
六、電梯模型功能介紹
1、檢修運行：當符合運行條件時，按上/下行按鈕可使電梯以檢修速度點動運行。即持續按下按鈕電梯運行，松開按鈕即停止運行。同樣，檢修時，電梯在門區內開關門按鈕也為點動開關門。
2、全集選控制：在自動狀態或司機狀態，電梯在運行過程中，自動響應上下召喚按鈕信號，任何層樓的乘客，都可通過登記上下召喚信號召喚電梯。
3、到站自動開門：每次平層時，電梯自動開門。
4、保持開門時間的自動控制：無司機運行時，電梯到站自動開門后，延時若干時間自動關門。如?？吭搶訒r無召喚信號登記延時2.5秒，如有召喚信號延時4秒（缺省值）。此延時可在參數中設置。
5、本層廳外開門：如本層召喚按鈕被按下，轎門自動打開。如按鈕按住不放，門保持打開。超過1分鐘蜂鳴器將鳴響。
6、關門按鈕提前關門：自動狀態下，在保持開的狀態時，可以按關門按鈕使門立即響應關門動作，提前關門。
7、開門按鈕開門：電梯停在門區時，可以在轎廂中按開門按鈕使電梯已經合上或尚未合上的門重新打開。
8、重復開門：如果電梯持續關門10秒后，尚未使門鎖閉合，電梯就會轉換成開門狀態。
9、換站停靠：如果電梯在持續開門10秒后，開門限位尚未動作，電梯就會變成關門狀態，并在門關閉后，響應下一個召喚和指令。
10、滿載直駛：在自動狀態滿載時，電梯不響應經過的召喚信號而只響應指令信號。
11、到站鐘：在電梯減速平層過程中會鳴響裝在轎頂或轎底的上、下到站鐘，以提醒轎內乘客和廳外候梯乘客電梯正在平層。
12、待梯時轎內照明、風扇自動斷電：如電梯無指令和外召登記超過3分鐘，轎廂內照明、風扇自動斷電。但在接到指令或召喚信號后，又會自動重新上電投入使用。
13、自動返基站：無司機運行時，如果設定自動返基功能有效，當無指令和召喚時，電梯自動返回基站。
14、井道層樓數據自學習：在電梯正式運行前，起動系統的井道學習功能，學習井道內各種數據（層高，保護開關位置、減速開關位置等等），并*保存這些運行數據。
15、司機操作：通過操縱箱撥動開關可以選擇司機操作，司機運行狀態下具有以下功能：自動定向、司機選擇定向、無自動關門（需司機按關門按鈕點動關門，門未關到位時，松開關門按鈕自動開門）、直駛等功能。
16、司機按鈕直駛：在司機狀態，如果在電梯起動前按一下直駛按鈕，電梯在接下來的一次運行過程中，沿途不響應召喚信號，而直駛有指令登記的層樓。
17、鎖梯服務：自動運行狀態下，鎖梯開關被置位后，消除所有召喚登記。電梯仍正常運行，只響應轎內指令直至沒有指令登記。而后返回基站，自動開門后關閉轎內照明和風扇，點亮開門按鈕，在延時10秒后自動關門，而后停止電梯運行。當鎖梯開關被復位后電梯重新開始正常運行。
18、消防員操作：當系統消防模式設定為消防員模式，消防按鈕按下時，電梯立即消除所有指令和召喚運行返回消防基站，而后，進入消防員操作模式。在消防員操作模式，沒有自動開關門動作，只有通過開關
門按鈕，點動操作使開關門動作。這時電梯只響應轎內指令，且到站后消除已登記的所有指令。
19、語音報站功能：系統在配有有語音報站功能時，電梯在每次平層過程中，語音報站器將報出即將到達的層樓，在每次關門前，報站器會預報電梯接下去運行的方向，等等。
20、門安全觸板保護：當安全觸板動作時，電梯會無條件開門。如安全觸板動作不消除則不關門。
21、超載保護措施：當超載開關動作時，電梯不關門，且蜂鳴器鳴響。
22、終端開關越程保護：電梯的上下終端都裝有終端減速開關，以保證電梯不會越程。
