一、設計思想：

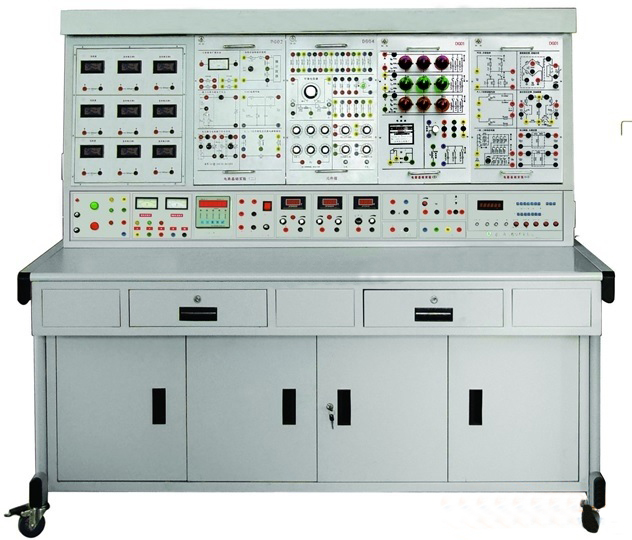

? ? ? ? LG-MDK02型 大功率 電機系統教學實驗臺主要依據《電機學》、《電機及電力拖動》和《工廠電氣控制設備》等課程實驗大綱的要求設計而成。實驗臺可完成1～3kW直流電機、三相異步電機、同步電機、變壓器、電機拖動、等相關實驗內容+，該實驗臺完全能滿足大中專院校新實驗室建設和老實驗室改造的需要。 ? ? ? ? LG-MDK02型 ?大功率電機系統教學實驗臺經過我公司四年的不斷改進和完善，產品無論在實驗內容方面、實驗檢測手段上、產品的結構、產品可靠性、產品美觀性以及計算機網絡化管理方面已達到從未有過的完善、合理和技術的領先，該產品代表電機教學實驗裝置的發展方向。
二、產品特點
1、內部線路的模塊化設計
設備的內部線路設計既考慮了產品的工藝整齊和美觀，也考慮了設備維護的方便性。我公司在設計產品時，盡量采用模塊化設計，便于設備使用過程中出現問題后更換和較快地確定設備的故障點。
2、產品的可靠性設計
產品在設計時充分地考慮了產品的使用環境，面對學生實驗，要求設備具有一定的設計余量和誤操作保護功能，保證實驗的正常開展。因此，我公司的實驗設備上設有交直流電源開路、短路保護功能，各種交直流儀表的過量程保護，避免因?qū)W生的誤操作而損壞設備。
3、設備的人身安全功能的設計
產品設計了電流型漏電保護、電樞電源及勵磁電源互鎖保護、電壓型漏電保護和全塑封閉式實驗導線等4種保護功能，確保學生實驗時的生命安全。
4、獨特的功率電機設計
采用工業現場1-3KW功率的大電機設計，使其參數和特性完全符合現場要求，符合教材的要求，學生通過實驗可加深對電機實物、特性的理解。提供了教學上設備的真實感。彌補了同廠家模擬小電機特性不典型、曲線做不出來的情況，改善了實驗教學環境。
三、設備配置：

序號	型?號	名稱及配置	數量
1．	LGDQ-001A ?	主控屏： 1）單、三相可調交流電源?，實驗裝置的兩側配有大功率電源插座； 2）指針式三相交流電壓表（3只表） 3）數字式6位轉速表；轉速數字顯示儀（帶速度傳感器） 4）人身安全保護、照明等； 5）指針式電壓表三只；	1件
2．	LGDQ-01	高密度板加強型實驗桌（1800mm）：	1件
3．	LGDQ-003A	直流電動機－三相同步發電機機組接線板	1件
3．	LGDQ-003B	直流電動機－三相異步電機機組接線板	1件
6．	LGDQ-006	三相芯式變壓器Ⅰ、Ⅱ組接線實驗板	1件
7.	LGDQ-006A	三相組式組接線實驗板	1件
8．	LGDQ-007	可控硅直流電樞電源（0-250V/30A連續可調）	1件
9．	LGDQ-008	直流電機勵磁電源（0-250V/5A連續可調）	1件
10．	LGDQ-008A	同步電機勵磁電源(0.3kw、104V、2.9A;0V起調，加濾波、電容整流輸出)	1件
11．	LGDQ-30	組合式轉換開關箱（30A）	1件
12．	LGDQ-31	數字式三相交流電壓表（3只表）	1件
13．	LGDQ-32	數字式三相交流電流表（3只表）	1件
14．	LGDQ-33	全數字式單三相功率、功率因數表（3只表）	1件
15．	LGDQ-34	全數字式直流電壓、電流表(2只表)	2件
16．	LGDQ-35	旋轉指示燈及并車開關	1件
17	LGDQ-10	繼電接觸控制箱	1件
18．	?	實驗導線配件及工具等（4種顏色）	1件
19．	外購	TSGC-6型6kW三相自耦調壓器	1件
20．	外購	2kW三相芯式變壓器(Y形；額定電壓下空載電流不大于10%）)	1件
22．	外購	三相可調負載變阻器(4.2A/1KW/55-300Ω)	1件
23．	外購	ZB-120型單相可調負載電阻箱（每箱電阻分十檔；額定電流2/16A）	1件
24．	外購	JC0-20Nm型轉矩轉速傳感器（*大轉速6000轉；*大轉矩20?Nm） JW-2A型微機扭矩儀	1件
25．	外購	異步電動機－直流發電機機組（鼠籠式異步電動機2.2KW/380V；直流發電機1.5KW/220V；）	1件
26．	外購	同步電動機－直流發電機機組（直流電動機2.2KW/220V；三相同步發電機2.0KW/400V、隱極）	1件

四、設備可完成的實驗內容
（一）三相變壓器：
1．三相變壓器空載實驗
2．三相變壓器短路實驗
3．三相組式變壓器實驗（空載、短路、負載；兩臺單相變壓器并聯運行等）
（二）直流電機機組：
1．直流發電機實驗
2．直流電動機實驗
3．直流電動機冷態直流電阻的測試
4．直流電動機啟動、調速、改變方向
（三）異步電機機組：
1．三相異步電動機的工作特性實驗：空載試驗、短路試驗、負載試驗
2．三相異步電動機啟動調速實驗
3．三相異步電動機機械特性測定實驗
4．三相異步電動機變頻調速實驗
（四）同步電機機組：
1．三相同步發電機的運行特性：空載試驗、三相短路試驗、外特性、調節特性
2．三相同步發電機的并網運行：準整步法和自整步法并網、并網發電機的有功與無功調節、V形曲線
3．三相同步電動機的并聯運行：異步起動、V形曲線、工作特性
五、詳細技術指標說明
1、性能指標
1）整機容量：≤6kVA；
2）工作電源：～3N/380V/50Hz/25A；
3）尺????寸：1.8m×0.75m×1.60m；
4）重????量：150kg。
2、主控制屏和實驗桌
主控制屏采用鐵質雙層亞光密紋噴塑結構，實驗桌為鐵質雙層亞光密紋噴塑結構，桌面采用高密度度防腐防火板。造型美觀大方，設有一只抽屜和調壓器、負載存放柜，在使用調壓器和負載時桌面可移開相應的位子。裝置整體效果較為完整，實驗室布局美觀，管理方便。
3、實驗臺安全保護
1）設備和人身安全保護
◆?三相電源輸入端設有電流型漏電保護器，符合國家對低壓電器安全的要求；
◆?該系統有過流保護功能，有電流互感器對實驗電流進行檢測，一旦過流即斷開總電源,保護功率器件不被損壞。（采用浮地式設計）
◆?設有電壓型漏電保護裝置，對實驗過程中的漏電，能夠告警斷開總電源
◆?實驗連接導線采用高可靠全封閉手槍插型式，內部為無氧銅抽絲而成發絲般細的多股線，質地柔軟，護套用粗線徑、防硬化化學制品制成，插頭采用實芯銅質件。
◆?總電源實行過流、過壓，短路告警保護；數字式、指針式儀表采用錯接、短路、超量程保護，不損壞儀表本身；整機采用聲光告警措施；實驗導線采用不同的分離式導線結構。
◆?實驗用的電樞電源和勵磁電源相互制鎖。避免了學生在實驗時發生電樞電源突然斷電或勵磁電源突然斷電而引起的電機飛車現象，造成不必要的人員傷亡！
2）儀表保護功能
設備中交流電壓、電流、功率表，數字直流電壓、電流表等都設有過量程保護功能，寬量程多量程測量選擇，自動變換量程；具有很強的過載能力，可自動報警，解除報警后馬上恢復到正常工作狀態；任何錯接儀器儀表的接線都不會損壞儀表本身。表具有良好的保護功能。
4、實驗臺電源
1）單、三相可調交流電源
提供三相0～450V連續可調的交流電源，同時可得到0～250V單相可調電源。配有一臺6kW的三相自耦調壓器，三相輸出電壓可以聯調。配有三只指針式交流電壓表，通過開關切換，可在電壓表上指示三相電網電壓和三相調壓器的輸出電壓，并有斷相指示。
2）直流電機穩壓電源
提供0-250V/40A直流穩壓電源和0-250V/5A直流勵磁電源，供直流電動機和發電機使用。
3）設備的測速系統
提供高精度轉速傳感器和6位轉速儀表，組成大功率電機的測速系統。電機的軸端帶有光電編碼盤，與電機機組安裝在同一軸上，體積小，精度在0.5級測量范圍0-2000rpm，穩定性好；比手持式測速儀安全可靠！
5、實驗臺的儀表
1）數字式三相交流電壓表（3只表）：采用高性能soc芯片設計，內采用高精度的傳感器共同組成，線路簡潔，可靠性高。具有計算機接口；測量方式采用實時曲線采樣逐點計算，真有效值(RMS)測量，浮點法顯示；量程自動換檔，保證在整個范圍內的高精度；硬件上和軟件上均采用多種抗干擾和濾波措施，使得整個儀表在全程范圍內，讀數穩定；具有過壓過流，錯接線路不損壞儀表等功能；量程：10V、100V、500V。
2）數字式三相交流電流表（3只表）：采用高性能soc芯片設計，內采用高精度的傳感器共同組成，線路簡潔，可靠性高。具有計算機接口；測量方式采用實時曲線采樣逐點計算，真有效值(RMS)測量，浮點法顯示；量程自動換檔，保證在整個范圍內的高精度；硬件上和軟件上均采用多種抗干擾和濾波措施，使得整個儀表在全程范圍內，讀數穩定；具有過壓過流，錯接線路不損壞儀表等功能；量程：100mA、1A、10A；?
3）單三相功率、功率因數表（3只表）：采用高性能soc芯片設計，內采用高精度的傳感器共同組成，線路簡潔，可靠性高。具有計算機接口；測量方式采用實時曲線采樣逐點計算，真有效值(RMS)測量，浮點法顯示；量程自動換檔，保證在整個范圍內的高精度；硬件上和軟件上均采用多種抗干擾和濾波措施，使得整個儀表在全程范圍內，讀數穩定；具有過壓過流，錯接線路不損壞儀表等功能；量程：500V、10A；帶短路、超量程、過載保護的功能。
4）數字式直流電壓、電流表（3只表）：采用高性能soc芯片設計，內采用高精度的傳感器共同組成，線路簡潔，可靠性高。具有計算機接口；量程自動換檔，保證在整個范圍內的高精度；硬件上和軟件上均采用多種抗干擾和濾波措施，使得整個儀表在全程范圍內，讀數穩定；具有過壓過流，錯接線路不損壞儀表等功能；電壓表：1000V；電流表：40A；帶短路、超量程、過載保護的功能；
6、單相可調負載電阻箱
6kVA；20/200Ω；2/16A；20Ω/16A固定電阻；5Ω/16A電阻均分10級；10Ω/16A電阻均分10級；10Ω/10A電阻均分10級；10Ω/7.5A電阻均分10級；20Ω/6A電阻均分5級；30Ω/5A電阻均分5級；40Ω/3A電阻均分5級；55Ω/2A電阻均分5級；?
7、三相芯式變壓器
功率為2KVA；三相芯式變壓器，額定值：380V/220V/110V，50HZ；額定電壓下空載電流不大于10%；?Y形接法。不帶外殼，所有接線均引至面板上，方便學生接線。
8、單相變壓器（2臺）
功率為1kVA；三相組式變壓器，額定值：220V/110V，50Hz；額定電壓下空載電流不大于10%；?高壓側帶±5%分接頭，繞組中部嵌入插口可供插入鐵片改變漏抗用。不帶外殼，所有接線均引至面板上，方便學生接線。
9、微機扭矩儀
10、轉矩轉速傳感器
11、同步電動機－直流發電機機組
? ? 直流電動機：2.2kW，220V，1420轉/分，四極
? ? 三相同步發電機：2.0kW，400V，1500轉/分，隱極
12、異步電動機－直流發電機機組
鼠籠式異步電動機：2.2kW，380V，1400轉/分，四極
直流發電機：1.1kW,?220V，1420轉/分，四極
