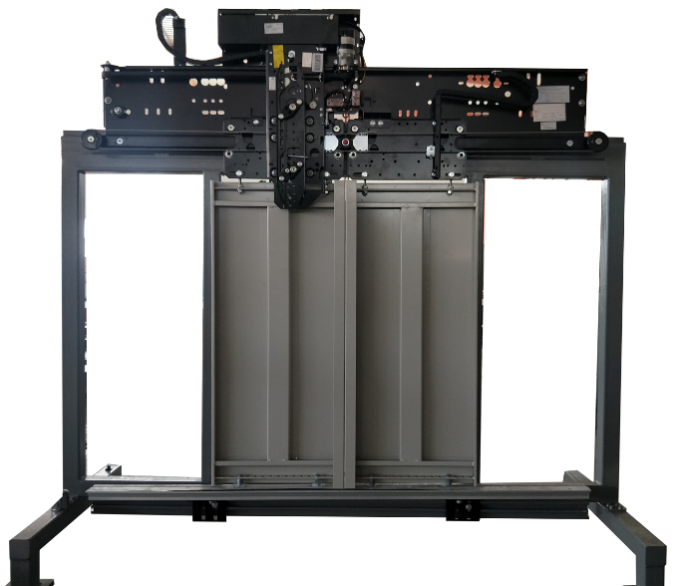

TYK-DTM05型 電梯轎門安裝與調整實訓裝置
一、設備要求及功能
TYK-DTM05型 電梯轎門安裝與調整實訓裝置可以了解轎門的基本結構、功能及作用，練習電梯轎門的安裝、維修、更換與調整技能，方便實訓者操作，使實訓者直觀感受動作過程。
二、可完成實操項目
1、轎門地坎的安裝與調整；
2、電梯轎門門扇與門扇安裝與間隙調整。
3、電梯轎門門扇與門套安裝與間隙調整。
4、電梯轎門門扇與地坎安裝與間隙調整。
（GB7588規定客梯不得大于6mm貨梯不得大于8mm）
5、轎門門機構的安裝與調試；
6、轎門門扇的安裝與調整
7、門刀的安裝與調試；
8、電梯門機參數的設置與調試；
9、電梯開關門的調試；
10、電梯轎門系統的保養；
三、主要技術參數
|
序號 |
名稱 |
備注 |
數量 |
單位 |
|
1 |
框架 |
材料：Q235 材料厚度≥3mm 除銹處理：外表噴塑處理 長x寬x高：2000*800*1400mm |
1 |
臺 |
|
2 |
轎門機構 |
變頻中分門機 電源輸入：單項三線制 AC220V ±5% 50HZ 整機功率：≤0.5KW |
1 |
套 |
|
3 |
轎門門扇 |
不銹鋼（304）材料厚度≥1mm 門扇寬度:800mm |
1 |
套 |
|
4 |
門框 |
不銹鋼（304）材料厚度≥1.5mm |
1 |
套 |
|
5 |
轎門地坎 |
鋁合金(5052) |
1 |
條 |
|
6 |
轎門地坎支架 |
材料：Q235 材料厚度≥1.5mm |
2 |
個 |
|
7 |
門鎖接通測試裝置 |
電氣元件 |
1 |
套 |
