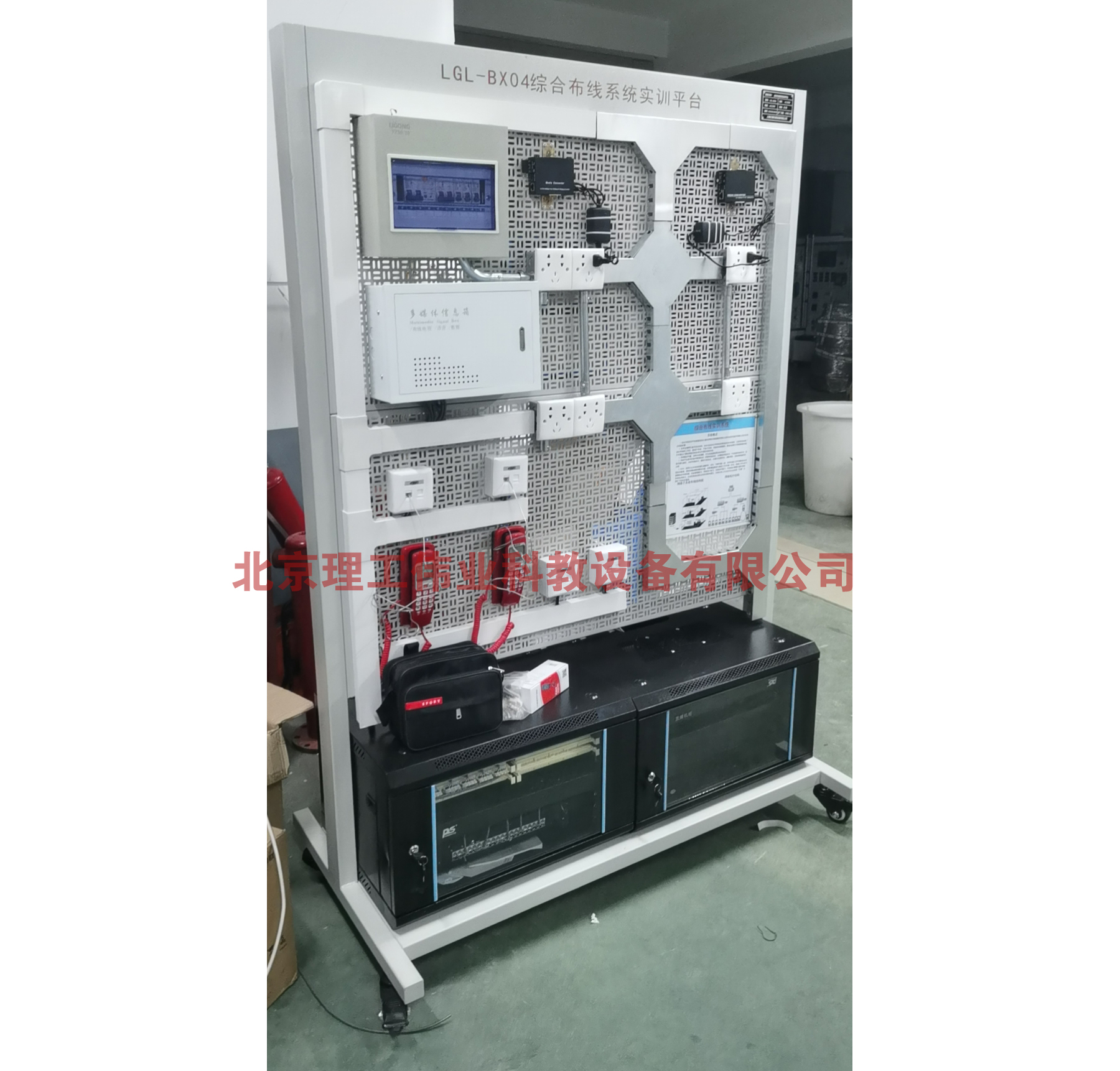

TYK-BX04型 綜合布線系統實訓平臺
一、設備參數
1、TYK-BX04型 綜合布線系統實訓平臺設備采用開放式網孔開型臺架、網絡設備、工業鋁型材支架、高級噴塑鋼網孔掛板、電源控制器、配備工業用電源模塊、輔材及工具等組成；配備有移動腳輪，方便移動及安裝。
2、綜合布線系統實訓平臺能夠使學生完成設備與信息盤間的安裝與布線、進線水平布線的敷設及建筑物子系統中光纜、電纜、通訊線等敷設等項目，并可通過垂直子和水平布線系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其各系統接線技術要點。
3、電源：AC220V±5%、具有漏電保護
4、外形：1280×680×1800（mm）
二、配置清單
| 序號 | 設備名稱 | 品牌 | 規格型號 | 數量 | 單位 |
| 1 | 智能家居實訓裝置 | LIGONG | 1280×680×1800mm | 1 | 臺 |
| 2 | 強電配電箱 | LIGONG | 1 | 個 | |
| 3 | 多孔防雷插座 | 1 | 個 | ||
| 4 | 橋架 | 1 | 套 | ||
| 5 | PVC管 | 1 | 套 | ||
| 6 | JDG管 | 1 | 套 | ||
| 7 | 接頭、90"彎頭、三通 | 1 | 套 | ||
| 8 | 接線盒86、 146 | 1 | 套 | ||
| 9 | 線槽 | 1 | 套 | ||
| 10 | 配線架 | 1 | 個 | ||
| 11 | 110配線架 | 1 | 個 | ||
| 12 | 家居智能箱 | 1 | 個 | ||
| 13 | 光纖離線架 | 1 | 個 | ||
| 14 | 光纖托盤 | 2 | 個 | ||
| 15 | 光纖熔接盤 | 1 | 個 | ||
| 16 | 光纖耦合器 | 6 | 個 | ||
| 17 | 標準理線器 | 1 | 個 |
三、綜合布線系統實訓平臺實訓項目
1、設備間子系統實踐；
2、工作區子系統實踐；
3、管理區子系統實踐；
4、配線區子系統實踐
5、干線（垂直）子系統實踐
6、水平子系統實踐
7、干線子系統實踐；
8、網絡評測與連接實踐；
9、采用T568A、568B兩種標準壓接模塊操作
10、按線路圖將各部分連線
11、采用T568A、568B兩種標準制作水晶頭實訓項目
12、打線工具的使用操作
13、信息面板及防塵蓋的安裝操作
14、配線架的安裝操作
15、標準墻柜設備安裝操作
16、在超五類跳線壓接線操作
17、標記、理線、打線、軋線操作
18、線路故障的判斷與處理
19、線路的測試實訓項目
20、測試報告的制作實訓項目
21、設計并安裝一個簡易應用系統
