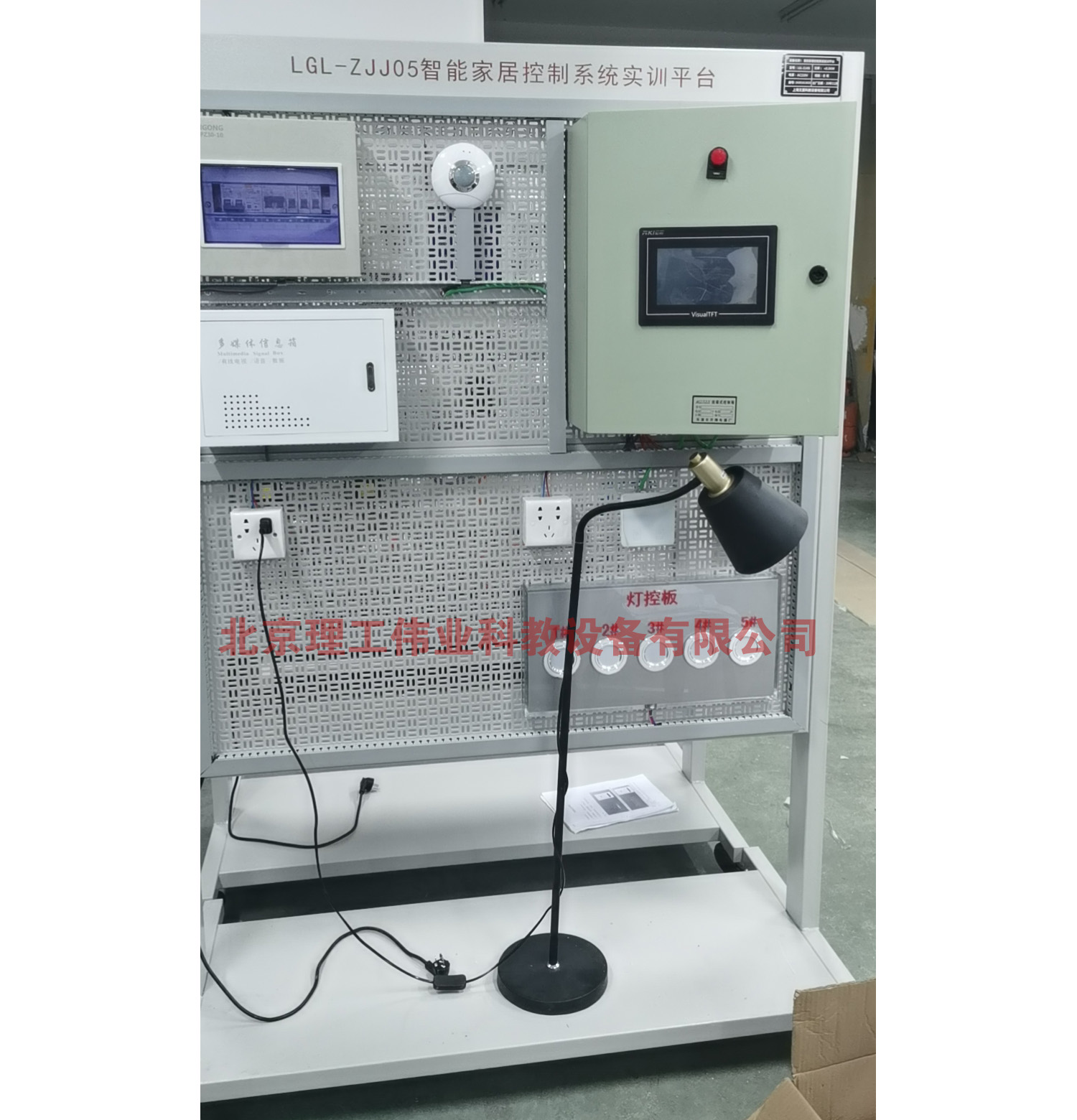

TYK-ZJJ05型 智能家居控制系統實訓平臺
一、設備參數1、TYK-ZJJ05型 智能家居控制系統實訓平臺設備采用開放式網孔開型臺架、網絡設備、工業鋁型材支架、高級噴塑鋼網孔掛板、電源控制器、配備工業用電源模塊、輔材及工具等組成；配備有移動腳輪，方便移動及安裝。2、智能家居控制系統實訓平臺能夠使學生完成設備與信息盤間的安裝與布線、進線水平布線的敷設及建筑物子系統智能安居系統、電纜、通訊線等敷設等項目，并可通過垂直子和水平布線系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其各系統接線技術要點。3、電源：AC220V±5%、具有漏電保護4、外形：1280×680×1800（mm） 二、配置清單 序號 設備名稱 品牌 規格型號 數量 單位 1 智能家居實訓裝置 LIGONG 1280×680×1800mm 1 個 2 強電配電箱 LIGONG 1 個 3 弱電配電箱 LIGONG 1 個 4 燈控板 1 個 5 P4面板 1 個 6 P6面板 1 個 7 Q6組網控制面板 1 個 8 組網通信網關 1 個 9 33面板 ...
分享
描述
一、設備參數
1、TYK-ZJJ05型 智能家居控制系統實訓平臺設備采用開放式網孔開型臺架、網絡設備、工業鋁型材支架、高級噴塑鋼網孔掛板、電源控制器、配備工業用電源模塊、輔材及工具等組成；配備有移動腳輪，方便移動及安裝。
2、智能家居控制系統實訓平臺能夠使學生完成設備與信息盤間的安裝與布線、進線水平布線的敷設及建筑物子系統智能安居系統、電纜、通訊線等敷設等項目，并可通過垂直子和水平布線系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其各系統接線技術要點。
3、電源：AC220V±5%、具有漏電保護
4、外形：1280×680×1800（mm）
二、配置清單
| 序號 | 設備名稱 | 品牌 | 規格型號 | 數量 | 單位 |
| 1 | 智能家居實訓裝置 | LIGONG | 1280×680×1800mm | 1 | 個 |
| 2 | 強電配電箱 | LIGONG | 1 | 個 | |
| 3 | 弱電配電箱 | LIGONG | 1 | 個 | |
| 4 | 燈控板 | 1 | 個 | ||
| 5 | P4面板 | 1 | 個 | ||
| 6 | P6面板 | 1 | 個 | ||
| 7 | Q6組網控制面板 | 1 | 個 | ||
| 8 | 組網通信網關 | 1 | 個 | ||
| 9 | 33面板 | 1 | 個 | ||
| 10 | 智能插座 | 1 | 個 | ||
| 11 | 紅外傳感器 | 1 | 個 | ||
| 12 | 地?zé)?/td> | 1 | 個 | ||
| 13 | 理線器 | 1 | 個 | ||
| 14 | 輔材 | 1 | 套 |
三、實訓項目
1、Q6組網實訓
2、智能燈光的控制實訓
3、智能插座實訓
4、紅外傳感實驗
5、智能家電控制實驗
6、智能家居綜合控制實驗
7、綜合布線實訓
