一、設備標準

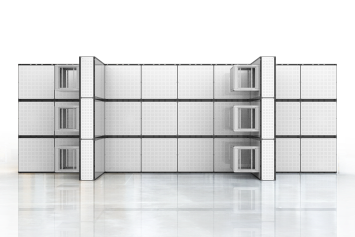

? ? 針對技工院校及高校計算機技術及網絡專業必修的技能課程設計的全鋼結構大型模擬建筑物（群）仿真實訓設備。整套裝置按1：10比例全仿真模擬一棟大樓主體結構，實現綜合布線七大子系統實訓環境?？砂磳?shí)驗室環境自由搭建?？梢酝瑫r(shí)進行4個工作區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實訓。

二、產品結構
1、裝置為內外全鋼結構（非外覆鋼板，內嵌高密度板等類似結構），材質為冷軋鍍鋅鋼板，厚度≥1.8mm。墻面內嵌不少于3888顆不銹鋼內螺紋孔（M6型），孔距100*100毫米或80*100毫米，使用M6加帽螺釘（不能使用自攻釘）牢固掛接各種網絡設備、插座、機柜等，螺絲孔保證實訓次數20000次以上；

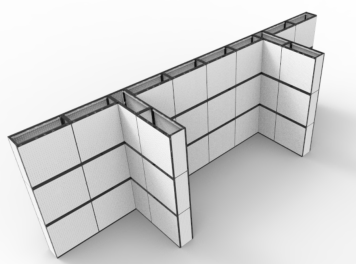

2、積木墻體單元：采用了積木搭建的設計理念，將模擬墻體拆分了多個單元模塊，每個單元模塊均可以獨立使用，框架采用全鋼材質結構，外覆蓋面板設計有多功能孔，可以?xún)?nèi)嵌木板，也可內嵌螺紋，且每個墻體單元側面板組件都能是正面板組件的1/3，可以將側面板組件組合調換到正面來使用，可根據專業老師需求進行現場定制每塊面板的功能性，充分滿足設備安裝、線槽敷設的教學需求。（提供實物圖片或產品設計圖進行佐證）
3、模擬一棟大樓內部結構，實現布線全部7大子系統實訓環境。裝置應由6模塊組成雙丁字型結構（每個模塊尺寸長1.6米，寬1.6米，厚0.3米，高2.4米）組成4個實訓角區域，每個角區域可實訓5-6人，滿足35-40人同時實訓；達到同時或者交叉模擬綜合布線工程的4個工作區、4個設備間、4個垂直、4個水平、4個管理等子系統銅纜及光纖布線實訓環境要求。6模塊設備邊界總尺寸長6.4米，寬1.6米，高2.4米。1年免費質量保修，>20000次上實訓壽命；

三、實訓功能
1、設備可作為日常實訓使用，滿足實訓教學要求。
2、具有網絡綜合布線設計和工程技術實訓平臺功能。
3、實訓一致性好，相同實訓項目，實訓結果相同，并且每組實訓難易程度相同。
4、具有搭建多種網絡永久鏈路、信道鏈路平臺功能。
5、擴展功能強大，配套相關智能樓設備實訓套件，可展示下列工程技術原理、設備安裝與調試實訓、綜合技能應用與考核等：
（1）信息網絡布線系統；
（2）計算機網絡工程應用系統；
（3）信息安全工程應用系統；
（4）智能建筑工程應用系統；
（5）智能家居工程應用系統；
（6）視頻監控工程應用系統；
（7）智能報警工程應用系統；
（8）消防工程應用系統；
（9）電器工程安裝應用。
