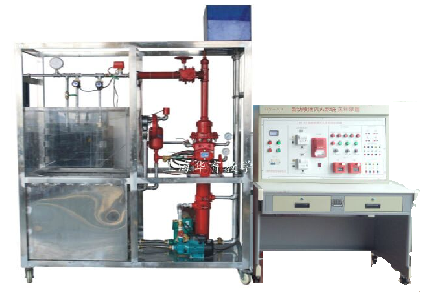

TYK-X03型 自動噴水滅火系統實驗實訓裝置依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

一、系統特點
1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵；
2.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制；
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化；
4.噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強；
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證。
二、技術參數

1.噴淋水泵：數量1臺功率 750W    揚程：30米流量:8立方米/小時
2.高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP
3.濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa
4.玻璃球噴頭：數量6個68℃溫級
5.水流指示器：數量2個靈敏度15L-37.5L/min
6.感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
7.感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
三、系統技術指標：
1.工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz
2.整機容量：＜1500W
3.控制對像外型尺寸：1638×750×1900cm3
4.控制臺尺寸：1200*600*1350
5.安全保護：具有漏電自動保護裝置
四、實訓功能
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋系統系統綜合操作訓練
8.消防控制中心聯網實訓
