一、系統功能要求：

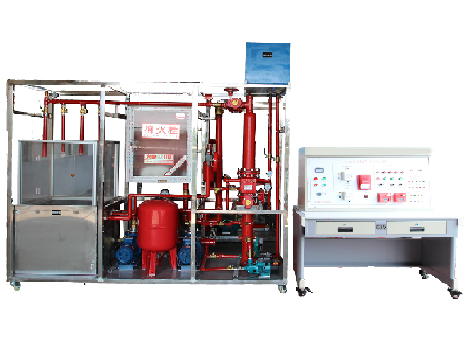

1、TYK-X04型 濕式噴淋滅火及消火栓系統具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、濕式噴淋滅火及消火栓系統模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
3、濕式噴淋滅火及消火栓系統模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、消火栓系列穩壓裝置主要由氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
7、單出口消火栓、消火栓箱各1個， DN50。錦綸水帶：DN50mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
8、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
9、滅火控制系統采用電器手/自動控制方式實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）
★10、給排水技術實訓考核仿真軟件（投標時提供軟件著作權證書原件備查并現場演示）
（1）虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲；
（2）虛擬沿海消防給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定；
（3）虛擬模擬火災消防操作；
（4）虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作；
（5）虛擬管材加工及熱熔機操作
（6）虛擬模擬故障操作處理及設備維護操作；
（7）實訓裝置能進行設備的360度旋轉觀察；
（8）提供后續軟件免費升級。

二、技術參數要求
1、電壓：AC380±10％ 50Hz
2、保護：具有漏電保護裝置
3、環境溫度：+4℃～+45℃
4、裝置容量：＜5.0kVA
5、外形尺寸：3000mm×750mm×1800mm；控制臺：1200×700mm×1300mm
6、流量：0-45（L/Min） 效率：79（%）
7、壓力：0-2.5（MPa） 轉速 ：2900（r/min）
8、消防泵參數
泵軸位置：邊立式
  葉輪結構：閉式
  葉輪數目：3-10
  葉輪吸入方式：單吸式
  供水流量：消防泵:4.0L/s; 穩壓泵:1.1 L/S 　
  供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW 　
  水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
  單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
  恒壓精度：<0.01MPa
9、控制方式：控制柜手/自動控制、站控室指令控制
10、操作方式：手動、自動
三、實訓項目要求：
1.系統結構與設備認識
2.噴淋滅火系統安裝與使用也
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋系統系統綜合操作訓練
8.噴淋滅火系統與消防報警系統聯動（選做）
9.消火栓滅火原理認識
10.消防火栓控制操作實訓
11.消防火栓的滅火演練
12.消防水帶的操作演練
13.虛擬仿真軟件演練操作
