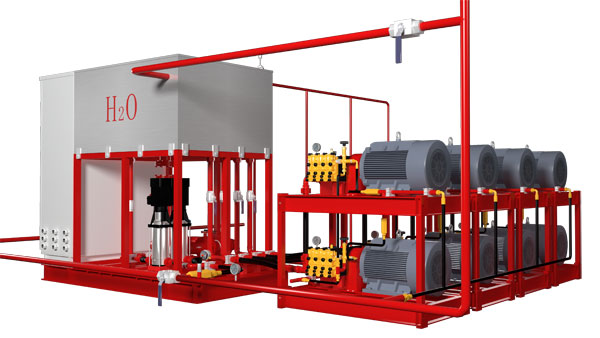

TYK-XW01型 細水霧滅火系統實訓平臺由水源（儲水池、儲水箱、儲水瓶）、供水裝置（泵組推動或瓶組推動）、系統管網、控水閥組、細水霧噴頭以及火災自動報警及聯動控制系統組成。

一、系統組成
    細水霧是指噴霧液體總體積重，直徑少于400μm的霧滴所占體積的百分比不少于99%，直徑少于200μm的霧滴所占體積的百分比不少于50%的微小水霧。開式細水霧滅火系統包括全淹沒應用方式和局部應用方式，是采用開式細水霧噴頭，由配套的火災自動報警系統自動連鎖或遠控、手動啟動后，控制一組噴頭同時噴水的自動細水霧滅火系統。
二、工作原理

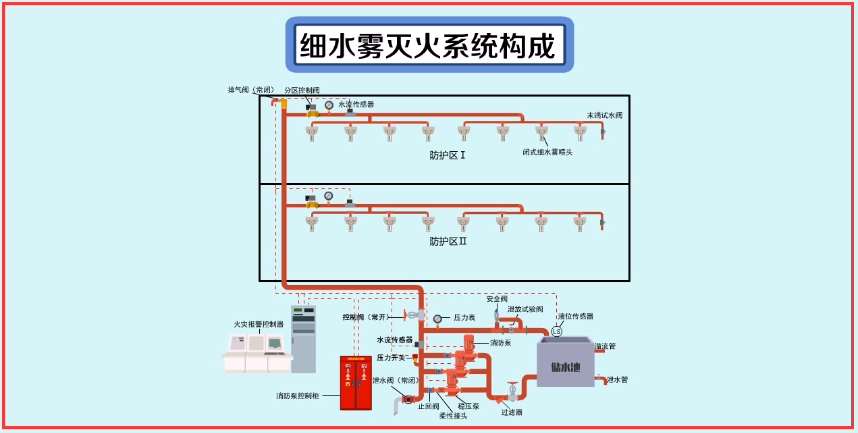

    開式細水霧滅火系統的工作原理如圖所示。自動控制方式時，火災發生后，報警控制器受到兩個獨立的火災報警信號，自動啟動系統控制制閥組和消防水泵，向系統管網供水，水霧噴頭噴出細水霧，實施滅火。
三、優勢特點
1、 采用水作為滅火劑，對環境污染，對人體無危害；
2、 通過物理方法滅火，不額外產生對環境或人體有害的物質；
3、 用水量少，水漬污染?。?br />4、 洗刷空氣中的煙氣，減少滅火后的二次污染；
5、 具有降溫、浸潤的效果，不易復燃；
6、 應用廣泛，可以撲滅A類、B類、C類以及電氣類火災；
7、 有效控制熱輻射，滅火的同時消防人員可出入保護區實施搶救或輔助滅火。
四、滅火原理
1、細水霧主要是通過降溫、窒息的作用滅火，同時具有控制熱輻射、洗刷空氣中的煙氣的輔助作用。
2、細水霧滅火的關鍵是減小霧滴直徑以增加與周圍空氣接觸的表面積。相同體積的水霧化成微水顆粒后表面積將會激增。而表面積的增大，使霧滴更容易吸熱，有助于實現降溫滅火。吸熱后的霧滴極易汽化，汽化后的體積增大約為1700倍，有效稀釋了火焰附近氧氣的濃度，從而使燃燒反應不能繼續。霧滴的重量輕，不會馬上吸附到地面，而是隨著氣流再次飛揚在空中，增加了空氣中霧滴的密度和分布均勻性。同時控制熱輻射，防止火災蔓延。
五、應用
    常用細水霧保護的場所有檔案室、博物館、煙草倉庫、油浸變壓器、柴油發電機房、儲油間、燃氣貨燃油鍋爐房、可燃氣體生產儲存使用場所、配電房、電纜隧道、控制室、電子通信設備機房等。
