TYK-WH01型 光氣化工藝實訓裝置
一、裝置特色

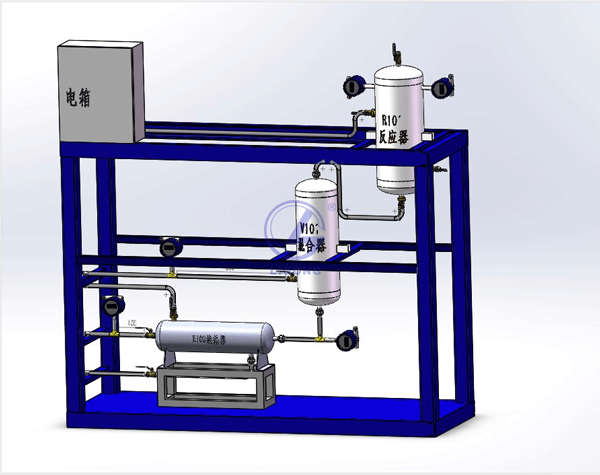

整套裝置由鋼制安裝框架、汽化器、混合器、反應器、仿真儀表、就地計算機操作臺、、就地智能儀表控制上位監控軟件、外置配套設備等組成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合，上位計算機控制，設置DCS界面及自動評分系統。
裝置整體布置協調、操作便捷、牢固可靠；管路布置合理有序、布線規范整齊；裝置具有工業化氣息，大氣美觀；所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，配置漏電保護和載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，高度符合國家標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。
二、簡要工藝描述
液氯靠位差從液氯供料槽流入液氯汽化器。用光氣合成熱水將液氯氣化為氯氣送往光氣合成工序。液氯蒸發器為立式管殼式，管內為液氯和氯氣，下部是加熱段，上部是過熱段。殼程通熱水做加熱劑。
一氧化碳干燥器來的一氧化碳和氯氣按一定比例在進料混合器混合。混合氣進入光氣合成器頂部。光氣合成器為管殼式，管內裝椰殼活性炭做合成催化劑。殼程通熱水做冷卻劑。光氣合成器出來的反應氣進入清凈反應器。正常情況下氯在光氣合成器全部反應掉。
三、系統配置清單
|
序號 |
設備名稱 |
規格型號及技術參數 |
單位 |
數量 |
備注 |
|
1 |
設備主體 |
套 |
1 |
? |
|
|
（1） |
框架 |
對象部分長×寬×高=2000*685*1500mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果； |
套 |
1 |
? |
|
（2） |
V101-混合器 |
304不銹鋼，φ219×500mm，立置； |
個 |
1 |
? |
|
（3） |
E101-汽化器 |
304不銹鋼列管換熱器，φ159*500mm，內置φ19不銹鋼管束，換熱面積0.5m2； |
臺 |
1 |
? |
|
（4） |
R101-光氣合成器 |
304不銹鋼，φ250*500mm，管殼式反應合成器，管內裝椰殼活性炭做合成催化劑，殼程通熱水做冷卻劑； |
臺 |
1 |
? |
|
2 |
儀表與執行器 |
? |
? |
? |
|
|
（1） |
溫度檢測 |
仿真儀表顯示。 |
臺 |
2 |
? |
|
（2） |
壓力檢測 |
現場或遠傳儀表顯示。 |
臺 |
1 |
? |
|
（3） |
流量檢測 |
氣體仿真流量計，儀表顯示 |
臺 |
2 |
? |
|
（4） |
氯氣流量調節閥 |
不銹鋼調節閥，DN15,帶信號反饋 |
臺 |
1 |
? |
|
（5） |
蒸汽調節閥 |
不銹鋼調節閥，DN15,帶信號反饋 |
臺 |
1 |
? |
|
（6） |
一氧化碳流量調節閥 |
不銹鋼調節閥，DN15,帶信號反饋 |
臺 |
1 |
? |
|
（7） |
反應器溫度控制調節閥 |
不銹鋼調節閥，DN15,帶信號反饋 |
臺 |
1 |
? |
|
（8） |
反應器壓力控制閥 |
不銹鋼調節閥，DN15,帶信號反饋 |
臺 |
1 |
? |
|
2 |
智能儀表 |
? |
? |
? |
|
|
（1） |
溫度檢測顯示儀表 |
CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
? |
|
（2） |
流量檢測顯示儀表 |
CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
? |
|
（3） |
智能控制器 |
CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
? |
|
3 |
閥門與緊固件 |
? |
? |
? |
|
|
（1） |
球閥，截止閥，疏水閥等 |
與設備、工藝、管線配套。 |
批 |
1 |
? |
|
（2） |
緊固件 |
與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。 |
套 |
1 |
? |
|
4 |
智能儀表電器控制臺及計算機控制操作臺 |
? |
? |
? |
|
|
（1） |
智能儀表電器控制柜 |
鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
? |
|
5 |
智能儀表上位監控軟件 |
? |
? |
? |
|
|
（1） |
軟件 |
設置DCS軟件界面，具備自動評分系統 |
套 |
1 |
? |
?
