TYK-WH02型 氯堿電解工藝實訓裝置
一、裝置特色

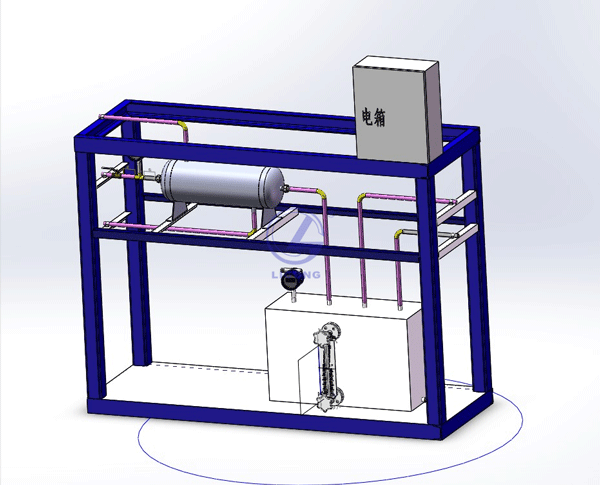

本套系統由鋼制安裝框架、電解槽、預熱器、仿真儀表、就地計算機操作臺、、就地智能儀表控制上位監控軟件、外置配套設備等組成，工藝路線簡潔清晰，現場儀表與通訊模塊有機結合，上位計算機控制，設置DCS界面及自動評分系統。
裝置整體布置協調、操作便捷、牢固可靠；管路布置合理有序、布線規范整齊；裝置具有工業化氣息，大氣美觀；所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，高度符合國家標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。
二、簡要工藝描述
氯堿系統是由電解，鹽水，氯氫，液氯，冷凍，鹽酸，漂液，蒸發，循環水組成的系統。其主要流程是鹽水生產的精鹽水經電解生成主要成分是氫氧化鈉，NaCl的電解液和Cl2，H2三種物質。電解液由蒸發經濃縮，并分離其中的NaCl，加水溶解后供鹽水工序生產精鹽水用。氫氧化鈉經冷卻沉降后，送成品桶作為成品銷售。Cl2在氯氫工序通過洗滌冷卻，干燥，壓縮輸送到液氯，鹽酸，PVC，三氯氫硅。
氯堿片區主要是送液氯和鹽酸。Cl2在液氯經冷凍送來的-35℃冷凍鹽水液化為液氯，液氯尾氣送鹽酸和漂液生產鹽酸和漂液用。H2是經氯氫工序洗滌冷卻，壓縮輸送到PVC，三氯氫硅，鹽酸。氯堿片區送鹽酸，在合成爐與Cl2燃燒生成氯化H2體，經水吸收后生成成品鹽酸供銷售出售。液氯尾氣在漂液生產池中與石灰水生成漂液供銷售出售。
三、系統配置清單
?
|
序號 |
設備名稱 |
規格型號及技術參數 |
單位 |
數量 |
備注 |
|
1 |
設備主體 |
套 |
1 |
? |
|
|
（1） |
框架 |
對象部分長×寬×高=2000*685*1500，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果； |
套 |
1 |
? |
|
（2） |
V101-電解槽 |
304不銹鋼，長*寬*高=500*500*500mm； |
個 |
1 |
? |
|
（3） |
E101-預熱器 |
304不銹鋼列管換熱器，φ219*500mm，內置φ19不銹鋼管束； |
臺 |
1 |
? |
|
2 |
儀表與執行器 |
? |
? |
? |
|
|
（1） |
溫度檢測 |
仿真儀表顯示。 |
臺 |
2 |
? |
|
（2） |
壓力檢測 |
現場或遠傳儀表顯示。 |
臺 |
1 |
? |
|
（3） |
流量檢測 |
氣體仿真流量計，儀表顯示 |
臺 |
1 |
? |
|
（4） |
液位檢測 |
電解池仿真液位計，DN15 |
臺 |
1 |
? |
|
（5） |
電解槽液位控制閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
1 |
? |
|
（6） |
蒸汽調節閥 |
不銹鋼，DN15球閥,帶信號反饋 |
臺 |
1 |
? |
|
3 |
智能儀表 |
? |
? |
? |
|
|
（1） |
溫度檢測顯示儀表 |
CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
? |
|
（2） |
流量檢測顯示儀表 |
CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
? |
|
（3） |
智能控制器 |
CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
? |
|
4 |
閥門與緊固件 |
? |
? |
? |
|
|
（1） |
球閥，截止閥，疏水閥等 |
與設備、工藝、管線配套。 |
批 |
1 |
? |
|
（2） |
緊固件 |
與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。 |
套 |
1 |
? |
|
5 |
智能儀表電器控制臺及計算機控制操作臺 |
? |
? |
? |
|
|
（1） |
智能儀表電器控制柜 |
鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
? |
|
6 |
智能儀表上位監控軟件 |
? |
? |
? |
|
|
（1） |
軟件 |
設置DCS軟件界面，具備自動評分系統 |
套 |
1 |
? |
