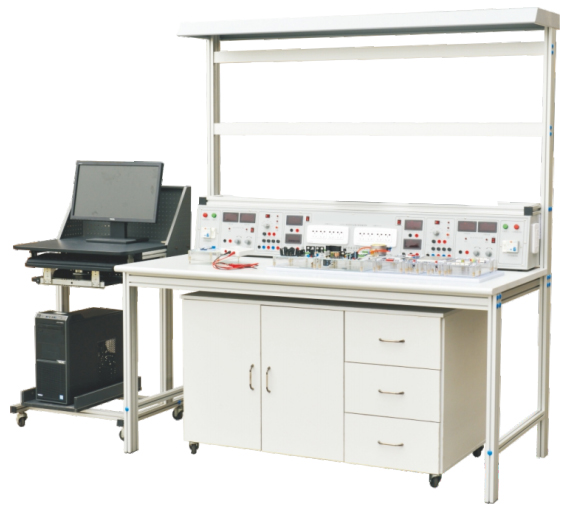

一、設備概述 該裝置為職業學校電工電子技術技能大賽系列化產品,是結合生產實際和職業崗位的技能要求，在吸收借鑒電子技術課程教學組織的基礎上，創新性的嵌入虛擬仿真、虛擬儀器等最新的虛擬測控仿真技術，按照職業院校電子技術課程項目制教學和實驗實訓要求開發，該裝置在原有135設備的基礎上集成了NI ELVIS平臺，可用于電子設計及電子產品原型制作，平臺集成了12款常用虛擬儀器，可通過USB接口與PC連接，實現快速易用的測量采集及顯示。作為基于LabVIEW圖形化系統設計軟件，該平臺在教學過程中能夠發揮虛擬儀器技術的靈活性及自定義功能。結合Multisim采集及仿真環境實現板載電路的測量及仿真。NI ELVIS平臺的設計以教學為目標，是一款全面的教學實訓平臺，用完成職業教育電子電路設計、儀器控制、無線通信、嵌入式/MCU等教學實訓。 二、技術指標 1.工作電源：兩相三線 AC 220V±10%? 50Hz 2.溫度：－10～40℃；環境濕度：≤90%（25℃） 3.外形尺寸：長×寬×高=1600 mm×800 mm×1800mm 4.整機功耗：≤1.5KW 5.安全保護措施：具...
