TYK-SK03A型無線數控綜合電源實驗臺
相關產品

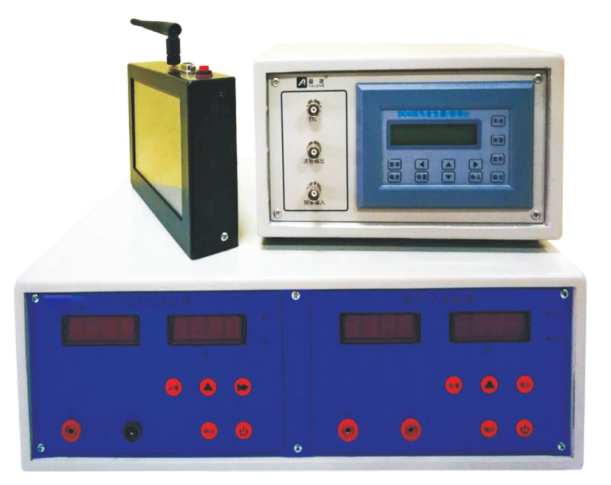

一、設備外觀
二、設備概述
1.采用無線控制：不需要實驗室布線、可移動式控制終端；無線傳輸距離>20米；
2.采用工業觸摸屏控制：7寸電容觸摸屏；分辨率大于等于65536色；
3.教師端可以控制學生臺的總電源啟停、直流穩壓電源的輸出電壓（0-30V可控，可鎖定）、恒流源（0-5A可控）、交流電源（可控制輸出值大小、可鎖定）等。也可解除控制。
三.技術參數
3.1?無線綜合電源控制終端
無線綜合電源控制終端采用高性能的ARM芯片STM32F103作為主控，終端集成無線WIFI模塊，串行通訊，7寸工業級顯示屏以及大容量鋰電池。其具體技術參數如表所示：
|
7寸工業級顯示屏 |
屏幕分辨率1024*600，支持65536色。電容觸摸。 |
|
WIFI模塊 |
USR-WIFI232-B2?模組是一款一體化的 802.11 b/g/n 的模組，工業級高性能嵌入式結構，USR-WIFI232-B2 ? 作為熱點可以同時容納 32 個 WIFI 客戶端同時接入，也可同時容納 32 個 TCP 客戶端。 |
|
大容量鋰電池 |
電壓12.6V，容量4Ah支持邊充電邊使用。 |
|
ARM芯片 |
STM32F103C8T6 |
|
外觀尺寸 |
198*125*41mm（不包含WiFi天線）?? ? 198*170*41mm（包含WiFi天線） |
|
電源 |
DC12.6V |
3.2?交直流穩壓電源
交直流穩壓電源采用高性能的ARM芯片STM32F103作為主控，電源集成無線WIFI模塊，串行通訊，按鍵、數碼管顯示以及狀態指示燈。其具體技術參數如表所示：
|
顯示 |
4位數碼管，顯示電源電壓電流等信息。指示燈：顯示工作狀態等信息 |
|
WIFI模塊 |
USR-WIFI232-B2?模組是一款一體化的 ? 802.11 b/g/n 的模組，工業級高性能嵌入式結構，USR-WIFI232-B2 作為熱點可以同時容納 32 個 WIFI 客戶端同時接入，也可同時容納 32 個 TCP 客戶端。 |
|
直流電源 |
輸出0-30V電壓/0-5A電流、具有恒壓恒流模式。帶鎖定功能? |
|
交流電源 |
輸出3-24V，最大2A電流輸出，具有過流保護，輸出短路保護。帶鎖定功能 |
|
ARM芯片 |
STM32F103RET6 |
|
外觀尺寸 |
405*280*132mm |
|
電源 |
AC220V±10% |
