一、設備結構

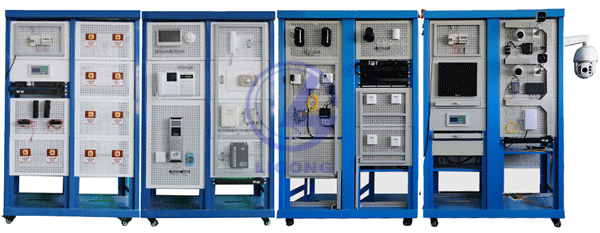

    TYK-ZNF02型 安全防范與小區管理實訓裝置采用實訓臺架和網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核；模擬實際工程環境，實現智能樓宇設備接線、系統調試、物業運營維護等多方面實訓要求。桌子下面用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。本系統控制電源部分全部采用實物，智能考核控制屏、控制臺輸出多種電壓電源、供實訓模塊使用、電腦軟件系統等組成；系統設備將視頻監控、樓宇對講及門禁、防盜報警和巡更系統作為活動模塊，根據課程的不同，將活動的模塊固定到實訓臺上進行實訓；系統不用時，可將模塊放入固定倉儲位置。

二、技術參數：

1、工作電源：三相四線  AC220V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流、熔斷器保護
3、尺寸：長*寬*高≥4000mm*600mm*1800mm
4、電源輸出：AC16.5V/DC12V/DC24V/DC5V
5、接口：RS232接口1個
6、全鋼結構，噴塑，帶底輪
7、環境溫度：-10℃～40℃
8、相對濕度：≤85%

三、裝置組成

1、視頻安防監控系統
視頻監控系統可通過遙控攝像機及其輔助設備（鏡頭、云臺等）直接觀看被監視場所的一切情況,可與防盜報警系統等其它安全技術防范體系聯動運行。
  可通過互聯網遠程監控，所有設備運行等監控，也可通過手機APP進行遠程監控，也可通域網進行監控整過教室。
系統實訓功能
（1）視頻監控系統硬盤錄像機的基本操作
（2）BNC接頭的制作
（3）視頻監控系統攝像部分的安裝與調試
（4）視頻監控系統的一般維護及故障處理
（5）視頻監控系統畫面處理器的基本操作
（6）視頻監控系統矩陣切換器的基本操作
（7）硬盤錄像機監控系統的連接與調試
（8）畫面處理器監控系統的連接與調試
（9）視頻監控系統控制部分的安裝與調試
（10）視頻監控系統的故障排查與處理
（11）視頻監控系統的系統故障診斷與排除
（12）安全防范系統運行信息的檢測、記錄及處理
2、門禁及對講系統
能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接、，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
系統實訓功能
（1）可視對講系統與門禁系統的情形模擬
（2）可視對講系統主機與各硬件的連接
（3）可視對講系統與門禁系統的調試
（4）室內分機安防探測器的連接與設置
（5）門禁系統一般維護及故障處理
（6）門禁系統管理中心機的使用
（7）可視對講與門禁系統的管理中心軟件使用與設置
（8）門禁IC卡的登記與使用定稿
（9）可視對講系統線路故障的判斷與處理
（10）可視對講與門禁系統設置故障的判斷及處理
（11）住宅小區對講系統的項目設計與實施
（12）門禁系統的技術方案設計與制作
（13）銀行門禁系統方案設計與制作
（14）門禁系統的項目實施、檔案建立與驗收
（15）門禁系統的系統故障診斷與排除
3、入侵報警系統
入侵報警系統利用傳感器技術和電子信息技術探測并指示非法進入或試圖非法進入設防區域（包括主觀判斷面臨被劫持或遭搶劫或其他危急情況時，故意觸發緊急報警裝置）的行為、處理報警信息、發出報警信息的電子系統或網絡。
系統實訓功能
（1）入侵報警系統的情形模擬及處理
（2）大型報警主機及鍵盤的安裝及基本操作
（3）報警探測器及報警主機的安裝、接線與檢測
（4）入侵報警系統的一般維護及故障處理
（5）入侵報警系統的基本操作
（6）大型報警主機操作與編程
（7）入侵報警系統的線路故障判斷及處理
（8）入侵報警系統防區的設置及調試
（9）單防區（帶終端電阻）與報警主機的連接及編程
（10）入侵報警系統雙防區與報警主機的連接及編程
（11）入侵報警系統雙防區（帶終端電阻）與報警主機的連接及編程
（12）入侵報警系統Winload編程軟件的操作
（13）入侵報警系統編程軟件的操作
（14）入侵報警系統的程序故障判斷及處理
（15）入侵報警系統的技術方案設計與實施
（16）入侵報警系統的項目實施、檔案建立與驗收
（17）入侵報警系統的系統故障診斷與排除
4、電子巡更系統
本系統模塊控制部分全部采用實物，整個實訓裝置主要由巡更棒、數據線、感應卡、巡更機軟件系統管理軟件等組成。巡更機特點帶液晶時鐘顯示，讀卡提示功能，射頻感應，自動讀卡，感應式巡更機，堅固耐用，一體膠膽，密封防水，防震超低功耗設計，電池壽命可以連續讀卡40萬次，內存10000條記錄（可擴容），提供多個信息鈕點，強大軟件功能，人員信息設置等，多種巡更模式設備。是現代保安管理專業之道選。
 軟件功能特點：
（1）提供了強大的軟件管理平臺
（2）提供了多個信息鈕點
（3）先進的巡更設備
（4）可靠和穩定數據讀入出導出
（5）多種不同鈕點的認識與了解
（6）可合理布置人員路線
