一、設備基本參數

1、工作電源：?jiǎn)蜗嗳€(xiàn) AC220V±10% ?50Hz，整機功耗：≤150W
2、外形尺寸（長×寬×高）：
（1）電力電纜測量操作臺：≥1200mm×600mm×750mm
（2）電力電纜繩扣打結操作臺：≥1200mm×600mm×1650mm
（3）電力電纜截面識別操作臺：≥1200mm×600mm×750mm
（4）電力電纜終端頭制作實操臺：≥1200mm×600mm×750mm
（5）10KV線路掛設接地線實操裝置：≥3400mm×1200mm×2500mm
（6）考核終端一體機：≥850mm×420mm×1755mm

二、 使用環境

1、環境溫度：－10℃~40℃
2、相對濕度：≤85﹪（25℃）

三、基本配置及功能

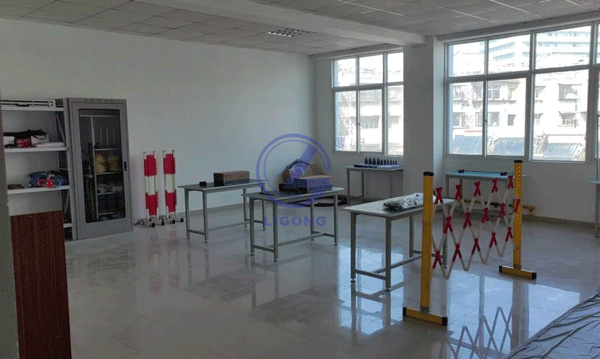

1、系統由電力電力電纜測量操作臺、電力電纜繩扣打結操作臺、電力電纜截面識別操作臺、電力電纜終端頭制作實操臺、10kV線路掛設接地線實操裝置、考核終端一體機組成。
2、電力電纜測量操作臺由防靜電桌、10kV三芯鎧裝電力電纜（帶終端頭）、兆歐表、高壓放電棒、高壓發生器、萬用表、高壓發生器等組成。電力電纜一端終端頭標記紅綠黃三色標識，另一端不標識。可以根據考核要求實現電力電纜絕緣搖測、線路核相操作。
3、電力電纜繩扣打結操作臺由防靜電桌、噴塑掛繩支架、紗繩、麻繩、棕繩及尼龍繩等組成，可根據指定正確地進行結扣操作。
4、電力電纜截面識別操作臺由10段不同規格型號的電力電纜，可根據指定的5段電力電纜，判定其規格型號、電壓等級并正確地進行電力電纜型號截面識別。
5、電力電纜終端頭制作實操臺由工作臺、10kV鎧裝電力電纜、鉗子、鋼鋸、電工刀、手動液壓鉗、10KV電纜終端頭熱縮附件、10KV電纜終端頭冷縮附件、噴燈、安全用具等組成。可按照作業任務要求正確選擇安全用具，做好個人防護工作，遵循安全操作規程，按照規定步驟正確操作；操作結束后，對操作質量進行檢查。
6、10KV線路掛設接地線實操裝置外觀上與實物接近，立柱與地面固定，該裝置含架空線纜、接地環、隔離開關、模擬接地箱（接地箱設計接地針插入地面深度考點）。

四、考核項目

1、 10kV三芯鎧裝電力電纜絕緣搖測（K11）
2、10kV驗電器檢查、使用與保管（K12）
3、電力電纜線路核相操作（0.4kV系統）（K21）
4、電力電纜安全施工中各種繩扣的打結操作（K22）
5、電力電纜型號截面識別（K23）
6、電纜終端頭的制作安裝（K24）
7、10kV電力電纜戶內熱縮終端頭制作（K25）
8、10kV電力電纜戶內冷縮終端頭安全操作（K26）
9、10kV線路掛設保護接地線（K27）
?
