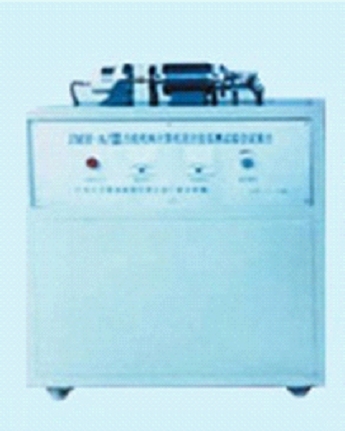

1、概述：　　TYK-JDT01型 機構系統動力學調速實驗臺用于《機械原理》課程機械系統動力學分析測試。該實驗臺結構緊湊、合理先進、飛輪裝拆方便。 2、主要技術參數：　　(1)直流電機功率：N=90W　　(2)主機調速范圍：0-250轉/分　　(3)角位移傳感器：GJF-7，5V/1000P　　(4)曲柄L=50MM，連桿L=180MM，滑塊偏置e=20MM；　　(5)外形尺寸：450X400X35；3、基本配置：　　(1)直流電機功率為N=90W，轉速N=1500轉；1臺　　(2)光柵角位移傳感器GJF-7，5V/1000P；1個　　(3)計算機測試仿真軟件光盤1個，多媒體實驗教學軟件光盤1個；　　(4)飛輪3件； 4、性能特點：　　(1)可對機構原動件及執行構件的動態參數進行測試和仿真，從而實現理論聯系實際；　　(2)利用計算機軟件，角位移動傳感器，數據采集卡，觀察機構的周期性速度波動現象和繪制測試和仿真曲線；　　(3)利用飛輪的質量變化，測察分析速度波動變化情況；　　(4)計算機軟件具有多媒體教學功能，學生可在軟件界面說明文件指導下，獨立自主進行實驗，適應開放性實驗教學需要；　　5、其它...
