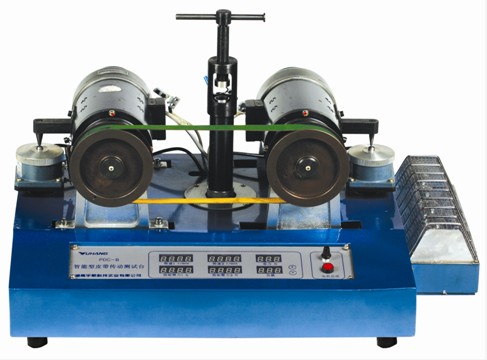

TYK-PDC02型 智能型皮帶傳動測試臺主要用于<<機械設計>>中皮帶傳動實驗教學，利用它來觀察皮帶輪傳動的結構，測定皮帶傳動滑差率、效率、有效圓周力、*大有效圓周力和張緊力。其中張緊力的測定功能是采用液壓裝置，利用液態內部相等的原理，突破了傳統測試機無法真實反應數據的弊端，利用測力傳感器采集數據通過計算機處理分析并繪制曲線，。該實驗臺傳動平穩，數據真實，結構合理，國內首創。

一、實驗內容
1、皮帶傳動滑動曲線和效率曲線的測量繪制以及打滑對傳動效率的影響。
2、皮帶傳動運動模擬：該實驗裝置配置的計算機軟件，通過數模計算作出帶傳動運動模擬，可清楚觀察皮帶傳動的彈性滑動和打滑現象。
3、皮帶傳動受力分析實驗：測定有效圓周力、*大有效圓周力和張緊力，計算帶與帶輪之間的滑動摩擦系數或當量摩擦系數和傳遞的*大功率。
二、性能特點
1、利用液壓原理設計的獨特的張緊力測試裝置，用壓力傳感器測量張緊力，能實現皮帶傳動受力分析實驗。
2、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩數據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。*后輸入計算機進行處理作出滑動曲線和效率曲線。
3、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象。
4、可更換不同直徑的平皮帶輪和三角帶輪，做不同帶傳動的實驗。
5、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
三、實驗臺操作步驟
1、松開預緊裝置調整螺桿，用手拉皮帶，如果電動機滑板靈活滑動即可。
2、打開總電源，將調速器調到*低速，然后慢慢的將調速器的速度調到1200n/min左右，因沒有張緊力，故皮帶在打滑。
3、旋轉預緊裝置的預緊螺栓，皮帶開始預緊，直到主動輪與叢動輪的速度接近相等即可。
4、開啟計算機，單擊“皮帶測試”進入宇航界面，單擊“左鍵”進入皮帶測試界面。
5、待皮帶轉速平穩后，在皮帶傳動實驗界面上單擊“穩定測試”，對帶傳動的主動輪、從動輪的轉速，以及主動輪、從動輪的轉矩，進行第一個工況的數據采集和處理，并在皮帶傳動實驗界面的虛擬儀表上顯示。
6、在實驗臺的操作面板上按動加載按鈕1-2次，待皮帶轉速平穩后，在皮帶傳動實驗界面上再次單擊"穩定測試"，進行第二個工況的數據采集和處理。如此類推，直至皮帶打滑。
7、在皮帶傳動實驗界面上單擊"實測曲線"，在皮帶傳動實驗界面上作出帶傳動的實測滑差-效率曲線圖。
8、若實驗結果不夠理想，在皮帶傳動實驗界面上單擊"重做實驗"，清零，即可從第3步開始重做一次實驗。
9、在皮帶傳動實驗界面上單擊"運動模擬"，作出帶傳動運動模擬，可清楚觀察皮帶傳動的彈性滑動和打滑現象。
10、如果實驗結束，單擊"退出"，返回Windows界面。
11、關掉實驗臺操作面板上的調速按鈕，使電機停轉。
四、主要技術參數
1、帶輪直徑：D1=D2=120mm
2、傳感器量程：50N 精度：0.1%
3、驅動電機功率：355W
4、調速范圍：0-1500rpm
5、負載電機功率：300W
6、負載變動范圍：0-300W（有級）
7、張緊力傳感器：0-58.8N 精度：0.3%
8、實驗臺外形尺寸：740×475×305
9、實驗臺重量：42kg
五、基本配置
1、PDC-II智能型皮帶測試臺 1臺
2、BLR-12B負載傳感器 50N 2個
3、BLR-12B張緊力傳感器 58.8N 1個
4、PL-580×25平皮帶 2根（含增加1根）
5、VL-580×25三角皮帶 2根（含增加1根）
6、燈泡 60W 220V 5個（增加5個）
7、測試軟件光盤 1張
8、產品說明書
9、實驗指導書
