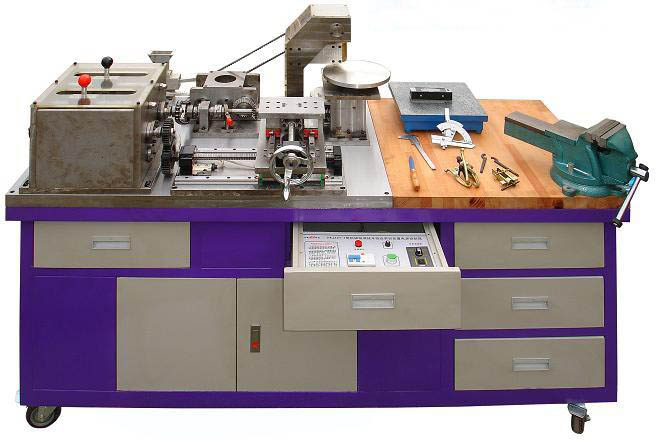

TYK-JXZT02型 機械裝調技術綜合實訓裝置(變頻+自動控制)
一、裝置概述
TYK-JXZT02型 機械裝調技術綜合實訓裝置(變頻+自動控制)在LG-JXZT02型的基礎上增加了變頻與自動控制功能。并按照國家職業標準及行業標準，結合中等職業學校"數控技術及其應用"、"機械制造技術"、"模具制造技術"、"機電設備安裝與維修"、"機電技術應用"等專業的培養目標而研制。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、產品特點
1、實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過"做中學"，真正提高學生的動手技能和就業能力。
2、適用面廣 基于機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3、模塊化設計 由多種機械工作臺組成，可獨立模塊訓練，也可綜合訓練。如：二維工作臺、多級變速箱，間歇回轉工作臺、沖床機構、送料機構、離合器機構等。
4、綜合性強 培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
三、技術性能要求
1.輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz；
2.步進電機控制系統（人機對話LCD界面240*128）1臺;
3.步進電機（型號：86BYG350A）2臺;
4.三相電機1臺：額定功率 370W，轉速1440rpm
5.變頻器1臺：220V,400W;
6.外形尺寸（實訓臺）：約為1800mm×700mm×820mm；
7.設備重量：500kg
8.安全保護：具有漏電流保護，安全符合國家標準。
四、系統組成與功能
本裝置主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維工作臺、間歇回轉工作臺、牙嵌式離合器機構、沖床機構、送料機構等）、鉗工常用工具、量具等部分組成。
1.實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件（箱體部分采用鋁合金材料）；機械裝調區域采用鑄件操作臺面，學生可在上面安裝和調整各種機械機構。
2.機械傳動機構：主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3.多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用透明有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動移動換檔機構等組成，可完成多級變速箱的裝配工藝實訓。
4.二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。臺面采用鋁合金材料，分上下（X軸、Y軸）兩層，兩軸動力由步進電機經步進控制器控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
5.減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵、曲柄等組成?？赏瓿蓽p速器的裝配工藝實訓。
6.間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
7、牙嵌式離合器機構：主要由支架、軸承、兩半離合器、操作桿等組成，工作時，利用操縱桿帶動滑環使半離合器作軸向移動，實現分離和接合?？赏瓿呻x合器機構的裝配工藝實訓。
8.沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬?？赏瓿蓻_床機構的裝配工藝實訓。
9、送料機構：主要由曲柄、連桿、滑塊、外方內圓支架、漏斗、空心圓筒料、滑道等組成，與減速器配合，通過曲柄旋轉實現送料功能?？赏瓿勺詣?dòng)送料機構的裝配工藝實訓。
10.動力源：配置步進電機控制器、步進電機、交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，步進控制器帶有步進電機接口、行程開關接口。
11.裝調工具：主要有套裝工具（34件）、臺虎鉗、劃線平板、拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
12.常用量具：主要由游標卡尺、萬能游標量角器、寬度角尺、百分表、千分尺、塞尺、水平儀等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
五、基本配置
1.系統裝置配置要求
|
序號
|
名稱
|
型號及規格
|
數量
|
備注
|
|
1
|
實訓臺
|
實訓臺外形尺寸：1800mm×700mm×820mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶4個抽屜；
鑄鐵平板：1100mm×700mm×40mm；
實木桌板：700mm×700mm×40mm。
|
1臺
|
|
|
2
|
電源控制箱
|
設在臺面下方，帶滑動導軌，通電調試時拉出操作，控制箱包括單相漏電斷路器、電源指示燈、操作說明、變頻器等。
|
1臺
|
|
|
3
|
三相交流電機
|
功率：370W；轉速：1440rpm。
|
1臺
|
|
|
4
|
變頻器
|
適用電機：50～370W；
調速范圍：50～1440r/min。
|
1個
|
|
|
5
|
帶傳動機構
|
主要配置有：同步帶2根、同步帶輪4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。
|
1套
|
|
|
6
|
鏈傳動機構
|
主要配置有：?jiǎn)闻沛?個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。
|
1套
|
|
|
7
|
齒輪傳動機構
|
主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。
|
1套
|
|
|
8
|
多級變速箱
|
主要配置有：箱體（頂部為有機玻璃、可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、手動換檔機構等。
|
1套
|
|
|
9
|
二維工作臺
|
主要配置有：雙軸電機控制系統（人機對話LCD界面240*128）1臺、步進電機（型號：86BYG350A）2臺，滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為20mm的鋁合金）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊、限位開關4個等。
|
1套
|
|
|
10
|
減速器
|
主要配置有：直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2LS深溝球軸承4個）、支架、軸、端蓋、鍵等。
|
1套
|
|
|
11
|
間歇回轉工作臺
|
主要配置有：四槽槽輪、工作臺面、蝸輪、蝸桿、鍵、軸、軸承（51120推力球軸承1個、30203圓錐滾子軸承1個、7002AC角接觸軸承8個）、支座、端蓋等。
|
1套
|
|
|
12
|
牙嵌式離合器
|
主要配置有：支架、軸承、軸套、撥銷、兩半離合器（固定牙嵌、活動牙嵌）、撥檔操作桿等組成。
|
|
|
|
13
|
送料機構
|
主要配置有：曲柄、連桿、滑塊、外方內圓支架、漏斗、空心圓筒料（4個）、滑道等組成。
|
|
|
|
14
|
沖床機構
|
主要配置有：對開曲軸、連桿、滑塊、鋁合金支架、鍵、軸、軸承（7002AC角接觸軸承2個）等。
|
1套
|
|
|
15
|
配件
|
使用說明書、備用螺絲若干、銅皮若干、調節手柄1個、防銹油2罐
|
1套
|
|
2.工具、量具配置要求
|
序號
|
名稱
|
型號及規格
|
數量
|
備注
|
|
1
|
內六角扳手
|
9件套六角扳手
|
1套
|
套裝工具
|
|
2
|
呆扳手
|
10、12、14、17各1把
|
4把
|
套裝工具
|
|
3
|
活動扳手
|
8〞
|
1把
|
套裝工具
|
|
4
|
整形銼
|
|
6把
|
套裝工具
|
|
5
|
銼刀
|
平銼、半圓銼、三角銼、圓銼各1個
|
4個
|
套裝工具
|
|
6
|
板牙架、板牙
|
M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1個
|
1套
|
套裝工具
|
|
7
|
絞杠、絲錐
|
M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1個
|
1套
|
套裝工具
|
|
8
|
劃線工具
|
劃規（6〞、150mm）1個、劃針1個
|
1套
|
套裝工具
|
|
9
|
樣沖
|
|
1個
|
套裝工具
|
|
10
|
錘子
|
木柄圓頭錘、木柄鉗工錘各1把
|
2把
|
套裝工具
|
|
11
|
螺絲刀套裝
|
一字、十字大小各1個
|
4把
|
套裝工具
|
|
12
|
鋸弓
|
可調式結構
|
1把
|
套裝工具
|
|
13
|
尖嘴鉗
|
|
1把
|
套裝工具
|
|
14
|
鋼絲鉗
|
180mm
|
1把
|
套裝工具
|
|
15
|
三角套筒扳手
|
8mm、9mm、10mm
|
1把
|
套裝工具
|
|
16
|
鋼絲刷
|
|
1把
|
套裝工具
|
|
17
|
鐵皮剪
|
|
1把
|
套裝工具
|
|
18
|
角尺
|
|
1把
|
套裝工具
|
|
19
|
直尺
|
|
1把
|
套裝工具
|
|
20
|
吹塑工具箱
|
|
1個
|
套裝工具
|
|
21
|
臺虎鉗
|
150
|
1個
|
|
|
22
|
劃線平板
|
300×300
|
1塊
|
|
|
23
|
紫銅棒
|
|
1根
|
|
|
24
|
外卡簧鉗
|
|
1把
|
|
|
25
|
拉馬
|
|
1個
|
|
|
26
|
沖擊套筒
|
|
1套
|
|
|
27
|
截鏈器
|
|
1把
|
|
|
28
|
刮刀
|
|
1把
|
|
|
29
|
游標卡尺
|
測量范圍：0～150mm，分度值：0.02mm
|
1把
|
|
|
30
|
百分表
|
測量范圍：0～10mm,帶磁性表座
|
1個
|
|
|
31
|
千分尺
|
測量范圍：0～25mm
|
1把
|
|
|
32
|
游標萬能角度尺
|
測量范圍：0～320º
|
1把
|
|
|
33
|
塞尺
|
測量范圍：0.02～1.00mm
|
1把
|
|
|
34
|
條式水平儀
|
規格：ST150讀數值：0.02mm/m
|
1個
|
|
六、實訓項目
項目一：鉗工基本操作技能實訓
任務一 劃線技能訓練
任務二 銼削技能訓練
任務三 鋸削技能訓練
任務四 鉆削技能訓練
任務五 攻、套螺紋技能訓練
任務六 刮削技能訓練
項目二：變速箱的裝配與調整
根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪、箱體等的裝配與調整。
項目三：減速器的裝配與調整
根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。
項目四：沖床機構的裝配與調整
根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。
項目五：間歇回轉工作臺的裝配與調整
根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。
項目六、二維工作臺的裝配與調整
根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整，步進電機快慢速調整實驗、指令控制實驗，限位實驗。
項目七、二維工作臺的調速控制實驗
通過控制器實現步進電機快慢速調整實驗、指令控制實驗，限位實驗。
項目八、離合器的裝配與調整
根據裝配圖要求，進行離合器的活動端、固定端、操縱桿、支座等的裝配與調整。
項目九、送料機構的裝配與調整
根據裝配圖要求，進行曲柄、連桿、滑塊、支座、滑道等的裝配與調整。
項目十、機械傳動的安裝與調整
任務一 帶傳動機構的裝配與調整
任務二 鏈傳動機構的裝配與調整
任務三 齒輪傳動機構的裝配與調整
項目十一、機械系統運行與調整
根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。
