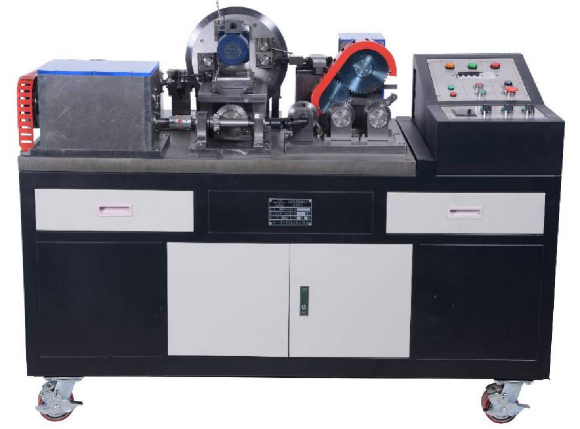

TYK-JXZP01型 機械裝配技能綜合實訓平臺
一、產品概述 ? ?本實訓平臺依據機械類、機電類中等職業學校相關專業教學標準,緊密結合行業和企業需?求而設計,該平臺操作技能對接國家職業標準,貼合企業實際崗位能力要求,如《機械設備安?裝工國家職業標準》、《機修鉗工》、《組合機床操作工國家職業標準》;平臺以工業現場的典型任?務為實踐項目,實現項目式教學,便于學生在“做中學、學中做”,具有可操作性和實用性。通?過完成機械設備識圖與裝配工藝的編寫,零部件裝配及調整,組合機床、典型機床及機床部件?的裝配與調整,裝配質量檢驗和設備的調試、運行與試加工等技能,提高學生綜合職業能力,?對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。 二、產品特點 1、產品依據相關國家職業標準、行業標準職業及崗位的技能要求,結合機械裝配技術領域?的特點,能讓學生在較為真實的環境中進行訓練,以鍛煉學生的職業能力,提高職業素養。 2、以實際工作任務為載體,根據機械設備的裝配過程及加工過程中的特點劃分工作實施過?程,分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動,...
分享
描述
一、產品概述
? ?本實訓平臺依據機械類、機電類中等職業學校相關專業教學標準,緊密結合行業和企業需?求而設計,該平臺操作技能對接國家職業標準,貼合企業實際崗位能力要求,如《機械設備安?裝工國家職業標準》、《機修鉗工》、《組合機床操作工國家職業標準》;平臺以工業現場的典型任?務為實踐項目,實現項目式教學,便于學生在“做中學、學中做”,具有可操作性和實用性。通?過完成機械設備識圖與裝配工藝的編寫,零部件裝配及調整,組合機床、典型機床及機床部件?的裝配與調整,裝配質量檢驗和設備的調試、運行與試加工等技能,提高學生綜合職業能力,?對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。
? ?本實訓平臺依據機械類、機電類中等職業學校相關專業教學標準,緊密結合行業和企業需?求而設計,該平臺操作技能對接國家職業標準,貼合企業實際崗位能力要求,如《機械設備安?裝工國家職業標準》、《機修鉗工》、《組合機床操作工國家職業標準》;平臺以工業現場的典型任?務為實踐項目,實現項目式教學,便于學生在“做中學、學中做”,具有可操作性和實用性。通?過完成機械設備識圖與裝配工藝的編寫,零部件裝配及調整,組合機床、典型機床及機床部件?的裝配與調整,裝配質量檢驗和設備的調試、運行與試加工等技能,提高學生綜合職業能力,?對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。

二、產品特點
1、產品依據相關國家職業標準、行業標準職業及崗位的技能要求,結合機械裝配技術領域?的特點,能讓學生在較為真實的環境中進行訓練,以鍛煉學生的職業能力,提高職業素養。
2、以實際工作任務為載體,根據機械設備的裝配過程及加工過程中的特點劃分工作實施過?程,分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動,著重培養學生機械裝配技?術所需的綜合能力。
三、技術性能1、產品依據相關國家職業標準、行業標準職業及崗位的技能要求,結合機械裝配技術領域?的特點,能讓學生在較為真實的環境中進行訓練,以鍛煉學生的職業能力,提高職業素養。
2、以實際工作任務為載體,根據機械設備的裝配過程及加工過程中的特點劃分工作實施過?程,分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動,著重培養學生機械裝配技?術所需的綜合能力。
1.輸入電源:三相四線(或三相五線)??AC380V±10%??50Hz;
2.工作環境:溫度-10℃~+40℃ 相對濕度≤85%(25℃)??海拔<4000m;
3.三相異步電機:電壓?AC380V,功率?60W;
4.交流調速減速電機?1 臺:額定功率?90W,減速比??1:25,轉速可調;
5.交流減速電機?1 臺:額定功率?40W,減速比??1:3;
6.外形尺寸:1500mm×700mm×1175mm(實訓臺)、900mm×700mm×1500mm(操作臺);
7.安全保護:具有電流型漏電保護,安全符合國家標準。
四、裝置功能
? ?本裝置可實現純機械式自動加工功能,有變速動力箱給設備提供兩路傳動動力,一路動力?通過電磁離合器的開合控制精密分度頭的四分度,在精密分度頭的工作臺上安裝四個偏心輪夾?緊夾具,在分度頭分度過程中工件自動送料,由偏心輪夾緊方式的夾具使工件夾緊,加工完的?工件通過凸輪旋柄擋桿使偏心輪夾緊夾具松開使工件落到料盤里;另一路通過彈性聯軸器連接?錐齒輪軸,錐齒輪分配器又分兩路傳動,一路由錐齒輪、圓柱凸輪帶動自動鉆床實現進給、退?刀功能;圓柱凸輪軸上安裝有可調的盤形凸輪、限位開關裝置,可控制電磁離合器的工作狀態,?使分度頭與自動鉆床、自動打標機配合動作;另一路由雙萬向聯軸器、齒輪齒條連桿機構控制?自動打標機的圓錐滾子離合器,自動打標機由三相異步電機帶動曲軸實現鋼印敲打功能。
五、裝置組成及原理說明
?(一)機械部分
1.實訓臺:采用鐵質雙層亞光密紋噴塑結構,40mm?厚鑄件平板臺面,桌子下方設有儲存柜,?柜子上方設有兩個抽屜,可放置零部件及工、量具等。
? ?本裝置可實現純機械式自動加工功能,有變速動力箱給設備提供兩路傳動動力,一路動力?通過電磁離合器的開合控制精密分度頭的四分度,在精密分度頭的工作臺上安裝四個偏心輪夾?緊夾具,在分度頭分度過程中工件自動送料,由偏心輪夾緊方式的夾具使工件夾緊,加工完的?工件通過凸輪旋柄擋桿使偏心輪夾緊夾具松開使工件落到料盤里;另一路通過彈性聯軸器連接?錐齒輪軸,錐齒輪分配器又分兩路傳動,一路由錐齒輪、圓柱凸輪帶動自動鉆床實現進給、退?刀功能;圓柱凸輪軸上安裝有可調的盤形凸輪、限位開關裝置,可控制電磁離合器的工作狀態,?使分度頭與自動鉆床、自動打標機配合動作;另一路由雙萬向聯軸器、齒輪齒條連桿機構控制?自動打標機的圓錐滾子離合器,自動打標機由三相異步電機帶動曲軸實現鋼印敲打功能。
五、裝置組成及原理說明
?(一)機械部分
1.實訓臺:采用鐵質雙層亞光密紋噴塑結構,40mm?厚鑄件平板臺面,桌子下方設有儲存柜,?柜子上方設有兩個抽屜,可放置零部件及工、量具等。
?

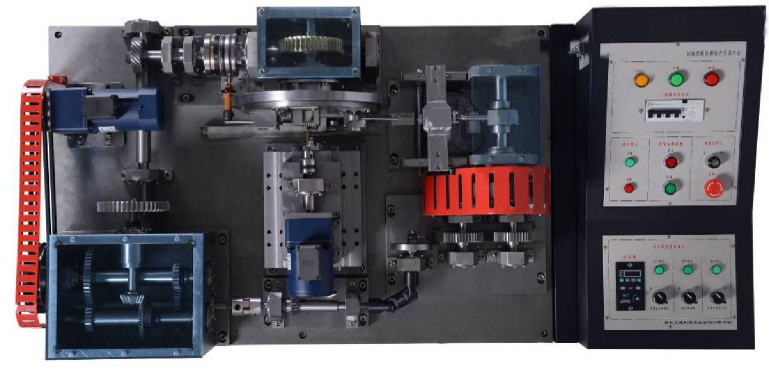

圖?2-1?實訓平臺俯視圖
2.本裝置主要由實訓臺、變速動力箱、精密分度頭、工件夾緊裝置、自動鉆床進給機構、?自動打標機、聯軸器、電磁離合器、齒輪齒條連桿機構、裝配及檢測工具等組成。
3.變速動力箱:動力源提供動力,實現速度變速后,使動力有兩路輸出功能。主要是由四?根軸組成的箱體結構,一根輸入軸,一根傳動軸和兩根輸出軸,兩根輸出軸成?90°夾角,可完?成一軸輸入兩軸變速輸出功能??赏瓿勺兯賱?dòng)力箱的裝配工藝及精度檢測實訓。
4.精密分度頭:主要由蝸輪蝸桿、箱體、圓錐軸承、卸荷式裝置、工作臺面等組成,采用
3.變速動力箱:動力源提供動力,實現速度變速后,使動力有兩路輸出功能。主要是由四?根軸組成的箱體結構,一根輸入軸,一根傳動軸和兩根輸出軸,兩根輸出軸成?90°夾角,可完?成一軸輸入兩軸變速輸出功能??赏瓿勺兯賱?dòng)力箱的裝配工藝及精度檢測實訓。
4.精密分度頭:主要由蝸輪蝸桿、箱體、圓錐軸承、卸荷式裝置、工作臺面等組成,采用
工業用萬能分度頭的結構,通過電磁離合器的配合可實現對工作臺進行四分度。可完成精密分?度頭的裝配工藝及精度檢測實訓。
5.工件夾緊裝置:由四個偏心輪夾緊夾具組成,四個夾緊裝置成?90°分布安裝在精密分度?頭的工作臺面上,可實現工件的夾緊定位??赏瓿晒ぜA緊裝置的裝配工藝及精度檢測實訓。
6.自動鉆床進給機構:可帶動自動鉆床實現進給、退刀等功能。主要由自動鉆床動力電機、?圓柱凸輪機構、燕尾槽滑動板、調節絲桿機構、軸承座、直線導軌副、錐齒輪機構等組成。可?完成圓柱凸輪機構、燕尾槽滑動機構、直線導軌副等的裝配工藝及精度檢測實訓。
7.自動打標機:主要由曲軸、軸瓦、圓錐滾子離合器、導向裝置、打擊頭、夾手、箱體、?動力電機、軸承等組成,可對工件進行自動打標,打標頭可以自由更換??赏瓿勺詣?dòng)打標機的?裝配工藝及精度檢測實訓。
8.聯軸器模塊:主要由彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等組成。可完成?聯軸器的裝配工藝及精度檢測實訓。
9.凸輪控制式電磁離合器模塊:主要由電磁離合器總成、電磁離合器聯接法蘭、盤型凸輪、?限位開關、傳動軸、軸承座、軸承、斜齒輪傳動等組成。可完成凸輪控制式電磁離合器的裝配?工藝、精度調整、檢測以及盤型凸輪與電磁離合器的動作配合等實訓。
10.齒輪齒條連桿機構:由曲柄、連桿、齒輪、齒條、軸承座、軸承、軸等組成,通過調整?齒輪齒條連桿機構的配合來控制自動打標機圓錐滾子離合器的開合??赏瓿升X輪齒條連桿機構?的裝配工藝及精度檢測實訓。
11.裝配及檢測工具:配置常用的裝配工具和檢測工具,通過工量具的應用,掌握工量具操?作規范。
(二)電氣控制部分?電氣控制部分包括總電源控制單元、動力系統控制單元和動力系統接口單元。
?1.總電源控制單元
? ?總電源控制單元主要由三相漏電保護器、三相電源指示(U?相、V?相、W?相)、相序指示燈、?系統電源控制按鈕(停止與啟動按鈕)、電源總開關(鑰匙開關)、急停按鈕等組成。
(1)三相漏電保護器?帶電流型漏電保護,控制實訓平臺總電源。
(2)三相電源指示(U?相、V?相、W?相)由?3 個不同顏色的指示燈組成,實時監測實訓平臺三相交流電源,正常通電情況下三個指?示燈都是點亮的。
(3)相序指示?“正?!敝甘緹粼谌嚯娫摧斎胝_時點亮,當三相交流電源缺相或相序不正確時“告警”指示燈會點亮,此時實訓平臺將不能正常啟動或由啟動狀態自動轉為停止?fàn)顟B(tài)。在排除故障后,實訓平臺即可正常工作。
5.工件夾緊裝置:由四個偏心輪夾緊夾具組成,四個夾緊裝置成?90°分布安裝在精密分度?頭的工作臺面上,可實現工件的夾緊定位??赏瓿晒ぜA緊裝置的裝配工藝及精度檢測實訓。
6.自動鉆床進給機構:可帶動自動鉆床實現進給、退刀等功能。主要由自動鉆床動力電機、?圓柱凸輪機構、燕尾槽滑動板、調節絲桿機構、軸承座、直線導軌副、錐齒輪機構等組成。可?完成圓柱凸輪機構、燕尾槽滑動機構、直線導軌副等的裝配工藝及精度檢測實訓。
7.自動打標機:主要由曲軸、軸瓦、圓錐滾子離合器、導向裝置、打擊頭、夾手、箱體、?動力電機、軸承等組成,可對工件進行自動打標,打標頭可以自由更換??赏瓿勺詣?dòng)打標機的?裝配工藝及精度檢測實訓。
8.聯軸器模塊:主要由彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等組成。可完成?聯軸器的裝配工藝及精度檢測實訓。
9.凸輪控制式電磁離合器模塊:主要由電磁離合器總成、電磁離合器聯接法蘭、盤型凸輪、?限位開關、傳動軸、軸承座、軸承、斜齒輪傳動等組成。可完成凸輪控制式電磁離合器的裝配?工藝、精度調整、檢測以及盤型凸輪與電磁離合器的動作配合等實訓。
10.齒輪齒條連桿機構:由曲柄、連桿、齒輪、齒條、軸承座、軸承、軸等組成,通過調整?齒輪齒條連桿機構的配合來控制自動打標機圓錐滾子離合器的開合??赏瓿升X輪齒條連桿機構?的裝配工藝及精度檢測實訓。
11.裝配及檢測工具:配置常用的裝配工具和檢測工具,通過工量具的應用,掌握工量具操?作規范。
(二)電氣控制部分?電氣控制部分包括總電源控制單元、動力系統控制單元和動力系統接口單元。
?1.總電源控制單元
? ?總電源控制單元主要由三相漏電保護器、三相電源指示(U?相、V?相、W?相)、相序指示燈、?系統電源控制按鈕(停止與啟動按鈕)、電源總開關(鑰匙開關)、急停按鈕等組成。
(1)三相漏電保護器?帶電流型漏電保護,控制實訓平臺總電源。
(2)三相電源指示(U?相、V?相、W?相)由?3 個不同顏色的指示燈組成,實時監測實訓平臺三相交流電源,正常通電情況下三個指?示燈都是點亮的。
(3)相序指示?“正?!敝甘緹粼谌嚯娫摧斎胝_時點亮,當三相交流電源缺相或相序不正確時“告警”指示燈會點亮,此時實訓平臺將不能正常啟動或由啟動狀態自動轉為停止?fàn)顟B(tài)。在排除故障后,實訓平臺即可正常工作。
(4)電源總開關?系統電源控制總開關,打開“電源總開關”(即鑰匙開關右旋)后,“系統電源控制按鈕”才可以工作。
(5)系統電源控制按鈕(停止與啟動按鈕)?打開“電源總開關”,“停止”按鈕紅燈亮。按下“啟動”按鈕,“啟動”按鈕綠燈亮,“停止按鈕”紅燈滅,動力系統的主電源打開。此時再按下“停止”按鈕,“停止”按鈕紅燈亮,“啟?動”按鈕綠燈滅,動力系統的主電源關閉。
(6)急停:在電源總開關打開的情況下,按下“急?!卑粹o,系統電源瞬間切斷輸出,“停?止”與“啟動”按鈕燈熄滅。
(5)系統電源控制按鈕(停止與啟動按鈕)?打開“電源總開關”,“停止”按鈕紅燈亮。按下“啟動”按鈕,“啟動”按鈕綠燈亮,“停止按鈕”紅燈滅,動力系統的主電源打開。此時再按下“停止”按鈕,“停止”按鈕紅燈亮,“啟?動”按鈕綠燈滅,動力系統的主電源關閉。
(6)急停:在電源總開關打開的情況下,按下“急?!卑粹o,系統電源瞬間切斷輸出,“停?止”與“啟動”按鈕燈熄滅。

圖?2-2?總電源控制單元操作面板 圖 ? ? ? ? ? ? ? ? ? ? ? ? ?2-3?動力系統控制單元操作面板
?2.動力系統控制單元
(1)動力系統控制單元包括系統動力源、動力頭和自動打標機三部分。
(2)按下“系統電源控制”單元的“啟動”按鈕,動力系統主電源打開。分別右旋?“動?力頭電機”旋鈕開關和“自動打標機電機”旋鈕開關,對應的綠色指示燈亮,則對應打開“系?統動力源電機”、“動力頭電機”和“自動打標機電機”的工作電源。
(3)“系統動力源電機”開關打開前,要保證“調速器“旋鈕在零位(即逆時針旋轉到底)。?“系統動力源電機”開關打開后,順時針調節“調速器“旋鈕,可控制系統動力源電機的旋轉。
(4)“動力頭電機”開關打開前,要保證自動鉆床進給機構處于安全狀態?!皠?dòng)力頭電機”?開關打開后,動力頭電機開始旋轉,自動鉆床進給機構開始工作。
(5)“自動打標機電機”開關打開前,要保證自動打標機處于安全狀態?!白詣?dòng)打標機電機”開關打開后,自動打標機電機開始旋轉,自動打標機開始工作。
(1)動力系統控制單元包括系統動力源、動力頭和自動打標機三部分。
(2)按下“系統電源控制”單元的“啟動”按鈕,動力系統主電源打開。分別右旋?“動?力頭電機”旋鈕開關和“自動打標機電機”旋鈕開關,對應的綠色指示燈亮,則對應打開“系?統動力源電機”、“動力頭電機”和“自動打標機電機”的工作電源。
(3)“系統動力源電機”開關打開前,要保證“調速器“旋鈕在零位(即逆時針旋轉到底)。?“系統動力源電機”開關打開后,順時針調節“調速器“旋鈕,可控制系統動力源電機的旋轉。
(4)“動力頭電機”開關打開前,要保證自動鉆床進給機構處于安全狀態?!皠?dòng)力頭電機”?開關打開后,動力頭電機開始旋轉,自動鉆床進給機構開始工作。
(5)“自動打標機電機”開關打開前,要保證自動打標機處于安全狀態?!白詣?dòng)打標機電機”開關打開后,自動打標機電機開始旋轉,自動打標機開始工作。
(6)調速器的用法?打開“系統動力源電機”開關,調速器“STOP”按鈕亮,按下“FWD”電機正轉,按下“REV”電機反轉,“▲”鍵增加電機轉速,“▼”鍵減小電機轉速。注意:建議電機旋轉方向?yàn)檎D(zhuǎn),?正轉時齒輪運動方向較為安全。
3.動力系統接口單元
3.動力系統接口單元

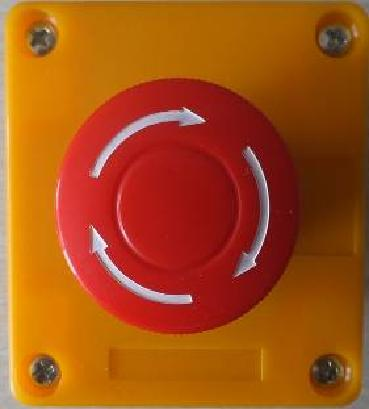

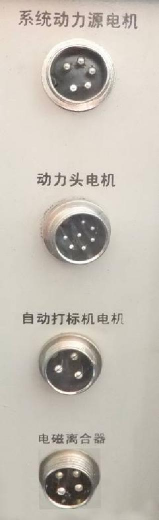

?圖?2-4?動力系統接口單元操作面板 圖 ? ? ?2-5?急停按鈕開關
(1)動力系統接口單元操作面板主要由四個開爾文插座組成,從上到下依次為五芯、七芯、?三芯和四芯插座。分別用于連接系統動力源電機、動力頭電機、自動打標機電機(含急停按鈕)、?電磁離合器(含限位開關)。
(2)急停按鈕開關:功能同“總電源控制單元”中的“急停”按鈕。在電源總開關打開的?情況下,按下“急?!卑粹o,系統電源瞬間切斷輸出,“停止”與“啟動”按鈕燈熄滅。
六、機械設備的運輸、開箱、安裝和試車
1.運輸?實訓工作臺較重,運輸時,要特別小心,不得撞擊和振動,以免損壞設備。
2.開箱 開箱后,應立即按照裝箱單,檢查全部附件是否備齊,檢查設備突出部分,在運輸過程中?有無損壞。
3.安裝?本裝置應安裝在清潔,干凈的地方。本裝置可以進行機械加工,為保證設備工作平穩和加工精度,必須放置在地面平整的房間,并且需提供三相交流電。(2)急停按鈕開關:功能同“總電源控制單元”中的“急停”按鈕。在電源總開關打開的?情況下,按下“急?!卑粹o,系統電源瞬間切斷輸出,“停止”與“啟動”按鈕燈熄滅。
六、機械設備的運輸、開箱、安裝和試車
1.運輸?實訓工作臺較重,運輸時,要特別小心,不得撞擊和振動,以免損壞設備。
2.開箱 開箱后,應立即按照裝箱單,檢查全部附件是否備齊,檢查設備突出部分,在運輸過程中?有無損壞。
4.試車?試車前應檢查下列項目:
(1)檢查設備周?chē)皟?nèi)部是否有妨礙設備工作的障礙物。
(2)第一次通電前必須檢查墻上電源,確保電源工作正常,才可以進行進一步操作。
(3)檢查線路是否正常連接。
