一、主要技術參數

1、額定絕緣電壓：交流660V
2、額定工作電壓：交流380V
3、輔助電路額定工作電壓：交流380V、220V
4、母線額定電流：100A
5、分支母線額定電流：10~16A；
6、柜體尺寸：
高壓柜：（高、寬、深）2000×800×800（mm）
低壓柜：（高、寬、深）2000×600×800（mm）

二、結構要求

1、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
4、供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

三、配置要求：

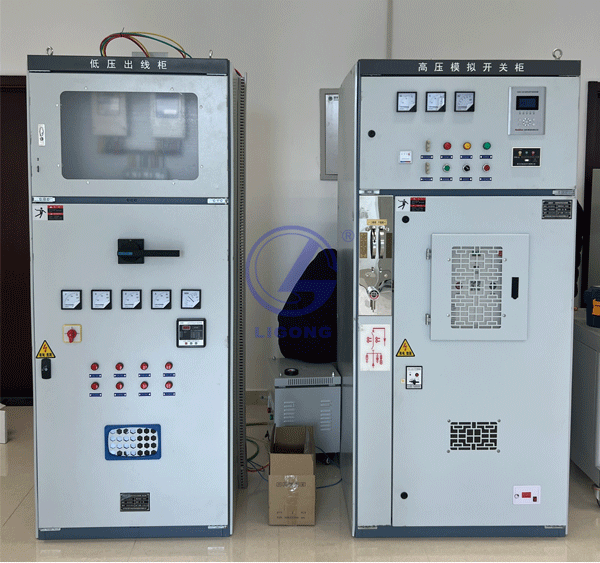

（一）高壓模擬開關柜
? ? 用于高壓進線電源控制
1、功能：
（1）帶有上、下高壓隔離開關
（2）帶有真空斷路器
（3）可以進行各相電壓轉換操作
（4）有三相電流、電壓指示儀表
（5）斷路器板前操作
（6）設備帶有前后有隔離保護鋼板
（7）進線方式：上下均可進出
（8）高壓電壓互感器（模擬）
（9）高壓電流互感器
2、主要性能及技術指標
（1）電流互感器：LZZBJ9-10
（2）電壓互感器：JDZ-10
（3）真空斷路器：VS1-12/630-20
（4）高壓隔離開關：GN19-12/630
（5）電壓表（指針式）：42L6-V
（6）電流表（指針式）：42L6-A
（7）銅排、支住絕緣子
（二）出線柜
用于動力控制
功能：
（1）帶有隔離開關（隔離開關帶熔斷器，板前操作）
（2）出線開關（板前操作）
（3）支路控制開關（三路輸出）
（4）前后開有觀察窗
（5）三相有功表
（6）三相無功表
（7）三相功率因數表
（8）電力電容器
（9）模擬變壓器
2、主要性能及技術指標
（1）隔離開關（帶熔斷器）：QSA?
（2）塑殼開關：AAM1
（3）三相有功表
（4）三相無功表
（5）電力電容器: BSMJ0.4-3-3
（6）自動補償控制器：JKL5CF
（7）交流接觸器：CJ19
（8）變壓器：SG-SBK
（三）智能考試終端
（1）系統采用7寸觸摸屏為主體，可選擇指定故障考核方式或隨機故障考核方式。
（2）隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同。
（3）隨機故障考核方式可設置故障范圍及故障數量。
（4）掉電后不會丟失所設置的參數及考核結果。
（5）具有自動評分參數設置、考核時間設置及倒計時、暫?？己说裙δ?。?
（6）自動保存考生的考號、分?jǐn)?shù)、誤排次數、剩余故障、剩余時間、答題情況等。
（7）每個故障點都默認設置為開路故障，可根據要求改變?yōu)槎搪饭收稀?br /> （8）考核系統未上電時，電氣線路能正常工作。上電后，電氣線路的工作狀態取決于上一次考核系統斷電時的情況（可設置）。但故障點位置與上次不一樣（隨機故障考核方式下）。
（9）本機具有30個故障繼電器，可設最多30個故障點。
（10）本機由繼電器的常閉觸頭作為導線故障設置的控制。當繼電器工作時，即導線斷開呈現故障，繼電器不工作時，即導線導通無故障。
（11）可選擇通電后是否加載故障。
（12）當本機沒有接通電源時，所有繼電器都不工作。待維修的設備即處于正常狀態。
（13）操作者確定設備故障點后，在本機答題頁面輸入相應的故障編號即可。
（14）故障排除完畢后，按“交卷”提交。如果考核時間超過預設的時間，系統將自動交卷。如果電源斷電，系統將在上電后自動重設故障。未交卷的數據不會保存。
（15）考核成績以報表顯示保存在本機，并可通過移動存儲器下載。
（四）生物識別設備
（1）可實現二代身份證信息讀取，身份證真假識別，無需二次開發能與現有各類應用軟件無縫連接，具有快速、準確、輕松等特點；
（2）內置式居民身份證閱讀器，工作頻率：13.56MHz；天線表面法線方向最大讀卡距離處電磁場強度≥1.5A/MRMS;通信接口：USB2.0;閱讀距離：0~3cm;閱讀時間：＜1S；供電方式：usb供電;使用平臺:Windows xp/win 7；
（3）可用開發工具：VC/DEPHI/VB/P等；
（4）安裝于設備考培終端內。
（五）設備柜
安全用具：絕緣手套，絕緣靴，安全帽。
（六）電腦配置：≥I7,12代，16G內存，512G固態硬盤，2G獨顯，32英寸。

四、實驗項目

1、高壓開關柜及其高壓電器的認識實驗
2、低壓開關柜及其低壓電器的認識實驗
3、真空斷路器的檢修
4、真空斷路器控制實驗
5、萬能斷路器的檢修
6、高壓開關柜的檢修
7、隔離開關的檢修
8、電壓互感器的檢修
9、電流互感器的檢修
10、高壓熔斷器的檢修
11、低壓斷路器的檢修
12、塑料外殼式斷路器的檢修
13、拆裝、檢修交流接觸器
14、過流繼電器的檢修
15、中間繼電器的檢修
16、電流表的檢修及認識實驗
17、電壓表的檢修及認識實驗
18、三相功率因數表的檢修及認識實驗
19、三相有功表的檢修及認識實驗
20、三相無功表的檢修及認識實驗
21、無功功率補償器的檢修及特性實驗
22、電力電容器的檢修及認識實驗
23、無功補償?shù)牟僮骷疤匦詫?shí)驗
24、漏電開關的特性實驗
25、交流接觸器的電氣特性實驗
26、熱繼電器的電氣特性實驗
27、電源控制起停實驗
28、電力系統過流保護協調與控制實驗
29、正常運行的抄表實驗
30、正常運行時的監測實驗
?
