一、產品特點
1、項目實際化：以常用實際聯接與配合組件為訓練對象；
2、功能系統化：看圖找件、組件拆裝、組件測量、組件繪圖四位一體的訓練模式；由簡單組件到復雜組件的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、配置及參數

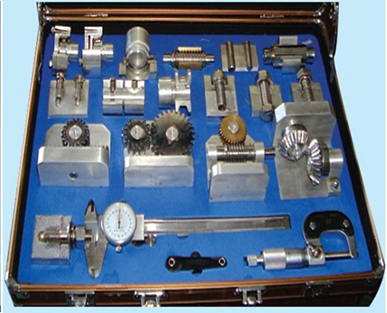

1、常用聯接與配合組件（17 件/套）
（1）螺紋聯接：外六角螺栓聯接、內六角螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘連接
（2）軸承聯接與配合：深溝球軸承、圓錐滾子軸承及推力球軸承聯接與配合
（3）鍵聯接與配合：平鍵、矩形花鍵聯接與配合
（4）銷聯接與配合：圓柱、圓錐銷連接與配合
（5）齒輪傳動聯接與配合：圓柱齒輪傳動、齒輪與齒條傳動、圓錐齒輪傳動、渦輪與蝸桿傳動
2、測量工具：游標卡尺、外徑千分、專用鋃頭、外六角扳手、內六角扳手、尖嘴鉗、螺絲刀等
3、便攜組合式：檢測零件、測量工具及指導書均放在一個精制的綜色箱子里
4、外形尺寸：410mm×310mm×100mm
5、重量：5(kg)
三、實訓項目
（一）訓練模式
1、看圖找組件訓練；
2、組件拆裝訓練；
3、組件測量訓練；
4、組件組合繪圖訓練。
（二）訓練項目
1、螺紋聯接繪圖訓練
2、軸承聯接與配合繪圖訓練
3、鍵連接與配合繪圖訓練
4、銷連接與配合繪圖訓練
5、齒輪傳動連接與配合繪圖訓練
