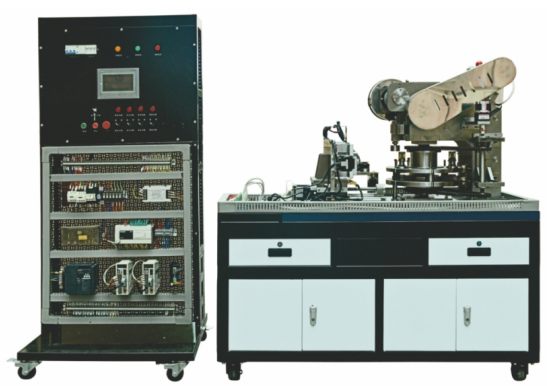

TYK-JX237C型機械設備裝調與控制技術實訓綜合裝置
一、功能特點
仿真度高裝置可模擬真實數控沖床加工零件，通過送料系統、定位系統、沖壓系統以及冷沖壓模具的聯合動作，可對薄鋁板或鋁塑板進行精確加工。編程完成后運行即可進行零件自動加工，貼近工業現場實際操作。
實操性強依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
模塊化設計由多種機械部件組成，既可將各部件作為獨立的模塊進行訓練，也可將各部件組成綜合的機械系統進行訓練。
綜合性強裝置可完成機械設備安裝與調整、電氣設計與線路連接、PLC和觸摸屏程序編寫、機電聯調、裝配精度檢測等典型工作任務，滿足實訓教學、工程培訓及職業競賽的需要
二、技術性能
1.?輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.?工作環境：溫度-10℃～+40℃相對濕度≤85%（25℃）海拔＜4000m
3.?裝置容量：＜2.20kVA
4.?外形尺寸：1500mm×800mm×800mm（實訓臺）800mm×250mm×1800mm（電氣控制柜）
950mm×700mm×750mm（鉗工操作臺）600mm×550mm×1075mm（電腦桌）
5.?安全保護：具有電流型漏電保護，安全符合國家標準。
6.?可滿足全國技能大賽設備比賽要求。
