一、主要配置與技術參數

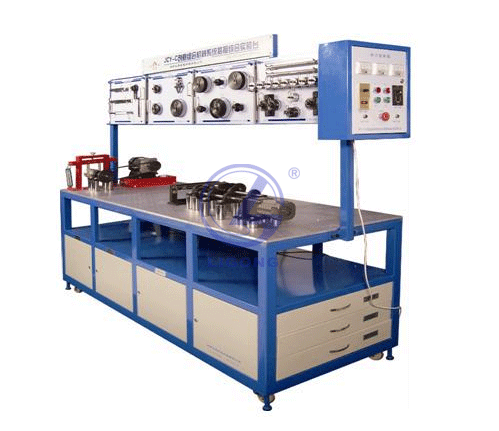

機械綜合實訓平臺分為：工作臺模塊、零件陳列模塊、電機電控模塊、工具模塊、測量量?jī)x（具）模塊、標準件模塊。

1、工作臺采用長1960mmX寬800mmX高930mm 的三柜三屜桌式結構，桌上中部設置零件存放架，實訓操作區采用整體式鋁合金T型槽平板,規格為長1920mmX寬760mmX厚25.5mm，T型槽配置為X軸60mmX32=1920mm，Y軸60mmX12=720mm，槽寬采用配置M8T型槽用螺桿；零件存放架長2000mmX高900mm，其兩面各掛四塊零件陳列面板；抽屜用于存放測量?jī)x器、墊片、按鍵、帶、鏈、裝配器具和緊固標準件。
平板與柜體之間為280mm敞口空柜，下設4個條盆用于隨手存放各種類型安裝工具及松散零、組件；下部為三個長460mm高430mm的帶門柜和雙面（每面帶三屜）六個抽屜；存放架一側上部設置動力控制箱，動力控制箱設有帶鑰匙的電源總開關，各電機調速控制器、旋柄。實驗臺機架底部設有帶制動的輪子，方便實驗臺的移動和固定；實驗臺使用電源為220V單向交流電。
提供多媒體模擬實驗教學光盤
2、零件陳列模塊：陳列面板、零（配）件
陳列面板分為：齒輪面板2塊、軸面板2塊、帶面板、鏈面板、機構面板、不合格面板各1塊；面板尺寸為長500mmX寬380mm，每塊面板均有提手；

二、 ?實驗項目：

模塊一：機械傳動系統緒論
模塊二：鍵聯接的安裝與測量
模塊三：動力傳輸系統的安裝
模塊四:聯軸器與離合器
模塊五：V帶傳動
模塊六：鏈傳動
模塊七：直齒圓柱齒輪傳動
模塊八：多軸傳動系統
模塊九：合格齒輪與不合格齒輪性能對比分析
模塊十：有軸向力傳動零件的搭接與運轉分析
模塊十一：帶傳動與齒輪傳動組合
模塊十二：齒輪傳動與鏈傳動組合
模塊十三：帶與鏈傳動組合
模塊十四：其他組合模塊
共設十四個模塊165個實驗項目；
以上實驗項目?jī)H為列舉實驗項目，本實訓平臺可根據老師的教學需要和學生的創新思維搭接成不在列舉實驗中的新項目。
*注：1、實訓臺滿足上述實驗完整開出；
2、并滿足四至六人同時做實驗。
