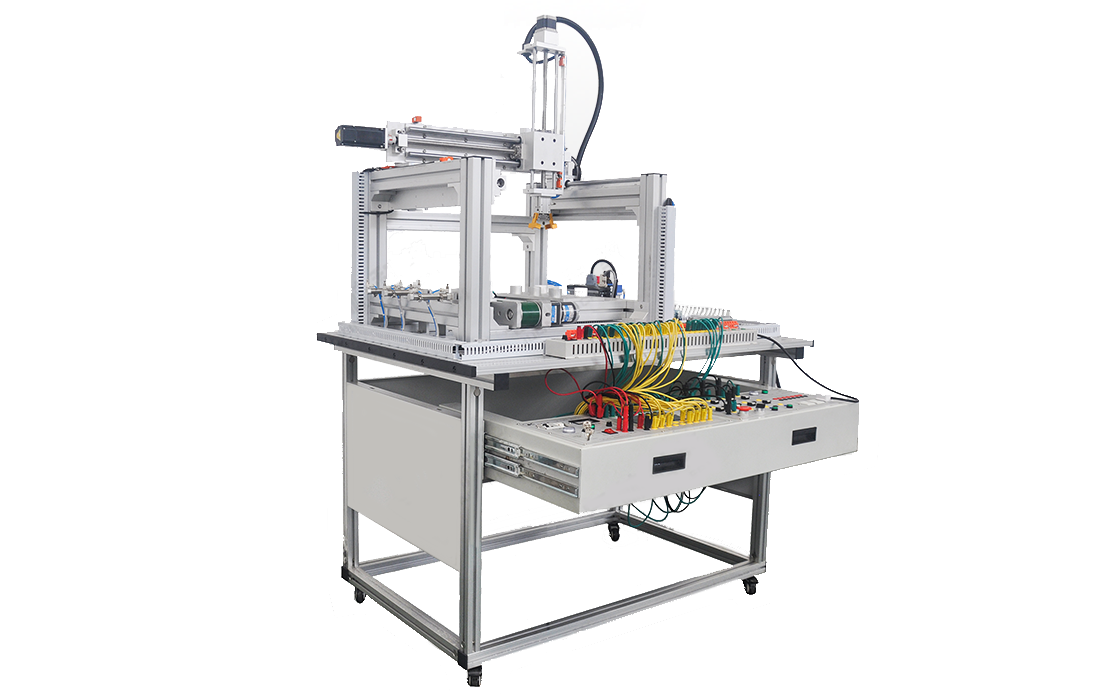

TYK-JD03型 機電一體化實訓平臺
TYK-JD03型 機電一體化實訓平臺是針對學習機電一體化控制技術領域?qū)ｉT開發設計的一款實訓裝置,它由三自由度機械手、傳送上料機構、電控部分三個主要組成,涉及課程有PLC應用、步進驅動、伺服驅動、氣壓傳動、電氣控制等專業基礎課程。裝置采用電控部分、模塊電路完全對外開放,使得使用時更加靈活方便。學員可根據實訓時所編程序自由選擇控制器//0接口,實訓過程中學員可充分了解各個元件特性與使用方法,裝置提供了各重要部件使用與操作說明。 TYK-JD03型 機電一體化實訓平臺即可單機運行,也可多套組網進行教學;通過上位機采用profinet (以太網)對設備進行聯網,使設備具有擴展性及二次開發空間,符合“機-電-氣-控"的綜合性特點和自動化工廠概念。 一、實訓項目 1.傳感器培訓 2.氣動技術培訓 3.PLC技術培訓 4.電氣控制系統培訓 5.機械系統安裝調試培訓 6.電機驅動技術培訓 7.系統維護和故障檢測技術培訓 二、工作原理 TYK-JD03型 機電一體化實訓平臺主要控制部分為一個三自由度...
分享
相關產品
描述
TYK-JD03型 機電一體化實訓平臺是針對學習機電一體化控制技術領域?qū)ｉT開發設計的一款實訓裝置,它由三自由度機械手、傳送上料機構、電控部分三個主要組成,涉及課程有PLC應用、步進驅動、伺服驅動、氣壓傳動、電氣控制等專業基礎課程。裝置采用電控部分、模塊電路完全對外開放,使得使用時更加靈活方便。學員可根據實訓時所編程序自由選擇控制器//0接口,實訓過程中學員可充分了解各個元件特性與使用方法,裝置提供了各重要部件使用與操作說明。
TYK-JD03型 機電一體化實訓平臺即可單機運行,也可多套組網進行教學;通過上位機采用profinet (以太網)對設備進行聯網,使設備具有擴展性及二次開發空間,符合“機-電-氣-控"的綜合性特點和自動化工廠概念。
一、實訓項目
1.傳感器培訓
2.氣動技術培訓
3.PLC技術培訓
4.電氣控制系統培訓
5.機械系統安裝調試培訓
6.電機驅動技術培訓
7.系統維護和故障檢測技術培訓
二、工作原理
TYK-JD03型 機電一體化實訓平臺主要控制部分為一個三自由度位置控制機械手,在使用時分別對x、Y、Z三軸進行控制,從而達到將物料放到平面內的任意位置上。初始上電時,各軸快速復位到零位,復位完成進入準備狀態。按下啟動按鈕,上料機構就會進行上料動作,傳送電機隨之開始運行,帶動物料向前移動,傳送帶上方的傳感器就會對物料的材質不同進行分辨,并加以記憶;然后物料會停在設定的擋料裝置處,停止傳送電機并驅動三軸機械手來抓取。在完成抓取物料后,則進行放料動作。往放料臺中放物料時,需靠(X、Y、Z)三軸精確定位,從而確保物料能精確的放入到放料臺中。放料動作完成后,三軸同時快速復位到初始位置等待下一次命令。
三、技術參數
1.供電電源單相AC220V /50 Hz
2.控制電源DC24V/4A
3.整機功率<0.75KW
4.源壓力0.75MPa
5.實訓臺尺寸 1300x900x800 (不含模塊高度)
