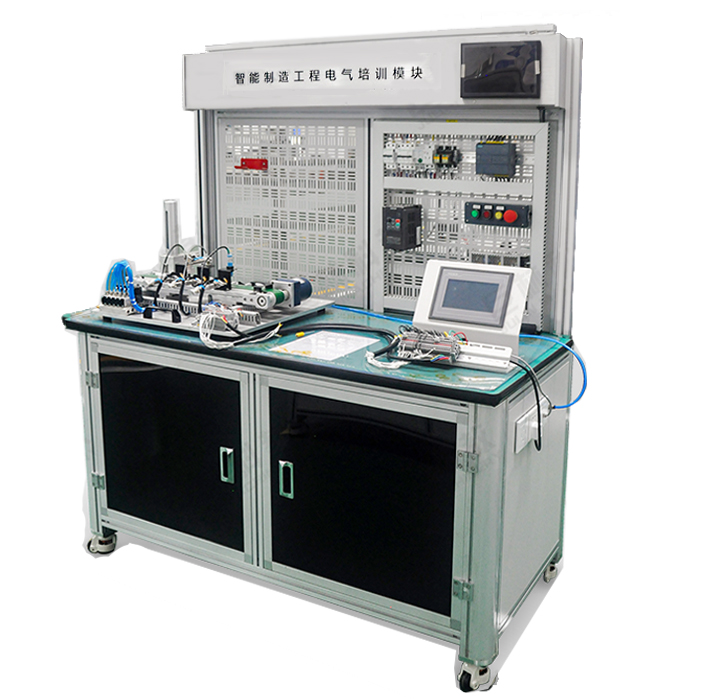

TYK-FL01 變頻調速與運輸分流控制裝置主要元器件由:三相交流電機、交流變頻器、傳感器、氣缸、氣動電磁閥、電氣控制系統等組成。裝置控制系統采用西門子S7-1200PLC,通過變頻器對傳送帶電機進行速度調節,并把傳送的物料進行材質與顏色的分辨,將分辨出來的物料用氣缸推入到指定的倉位內。適合高等院校“機電工程系"自動化課程的教學/實訓。開放式教學、在提升趣味性的同時提高學生動手能力是產品的優勢;輕便、美觀、易學習是產品的特色。 一、實訓項目 1.傳感器的安裝與調試 2.變頻器的安裝與調試 3.氣動回路安裝與應用 4.PLC可編程序控制器的應用 二、技術參數 1.輸入電源: AC220V±10% 2.控制電壓: DC24V; 3.整機功率: 0.5KW; 4.氣源壓力: 0.75Mpa 5.采用半弧形鋁合金立柱框架,桌面采用高密度壓縮板材制作,表面具有防靜電桌墊; 6.下方具有鋁合金框架的開關門,框體內部可以存實驗?zāi)K; 7.裝置配套數字化管控裝置,安裝于實驗臺下方框體內; 8.實驗臺尺寸：約1500*750*1750mm;...
