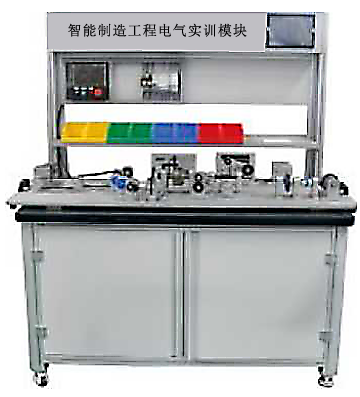

一、實驗臺：
1.TYK-GC02型 智能制造機械工程回轉傳動應用裝置選用立式工作臺設計，采用40*40截面鋁型材制作框架，側面采用鈑金作為封板，底部設計對開式開關門，內部柜體可以放置不同模塊及元器件；
2.桌面采用高密度壓縮板材料，表面鋪設防靜電膠皮；
3.電氣控制元件采用立式電氣網板進行安裝，學生可以自行設計安裝；
4.桌面配套HMI人機界面安裝面板；
5.工作臺尺寸：1500*750*1800mm

二、工作臺主要技術參數：
1.供電電源：AC220V 50HZ;
2.使用氣源：0.75Mpa；
3.臺架結構：立式臺架；
4.結構框架：鋁合金框架鈑金封板；
5.零件存儲方式：物料盒；
三、工作臺主要開展實驗項目
1.傳動軸與承認知與安裝設計要點掌握；
2.同步帶及帶輪認知與安裝設計要點掌握；
3.鏈條及鏈輪認知與安裝設計要點掌握；
4.直齒齒輪認知與安裝設計要點掌握；
5.斜齒輪認知與安裝設計要點掌握；
6.人型輪認知與安裝設計要點掌握；
7.連軸器認知與安裝設計要點掌握；
8.SPZ帶及帶輪傳動認知與安裝設計要點掌握；
9.蝸輪蝸桿認知與安裝設計要點掌握；
10.電磁離合器認知與安裝設計要點掌握；
11.不完全齒輪傳動認知與安裝設計要點掌握；
12.萬向節傳動認知與安裝設計要點掌握；
13.內嚙合齒輪傳動認知與安裝設計要點掌握；
14.曲柄滑塊機構認知與安裝設計要點掌握；
15.凸輪機構認知與安裝設計要點掌握；
16.棘輪機構認知與安裝設計要點掌握；
17.槽輪機構認知與安裝設計要點掌握；
四、PLC控制主機：
1.規格類型：S7系列類型。
2.本體I/O:14點輸入、10點輸出、2AD輸入;
3.通訊協議：PROFINET;
4.輸出類型：晶體管。
五、人機界面：
1.觸摸型式：電阻式；
2.顯示尺寸：7寸；
3.顯示顏色：真彩；
4..通訊接口：以太網10/100自適應。
