一、實驗臺

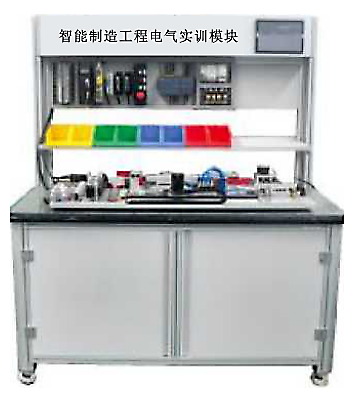

1.TYK-GC03型 智能制造機械工程直線傳動應用裝置選用立式工作臺設計，采用40*40截面鋁型材制作框架，側面采用鈑金作為封板，底部設計對開式開關門，內部柜體可以放置不同模塊及元器件；
2.桌面采用高密度壓縮板材料，表面鋪設防靜電膠皮；
3.電氣控制元件采用立式電氣網板進行安裝，學生可以自行設計安裝；
4.桌面配套HMI人機界面安裝面板；
5.工作臺尺寸：1500*750*1800mm
6.工作臺采用了電氣控制與機械機構組合搭配，學生可以清晰查看到執行元件內每個工作細節，也可以學習到集成機構的組合控制方法。

二、工作臺主要技術參數
1.供電電源：AC220V 50HZ;
2.使用氣源：0.75Mpa；
3.臺架結構：立式臺架；
4.結構框架：鋁合金框架，鈑金封板；
5.零件存儲方式：物料盒；
6.通訊接口：以太網10/100自適應。
三、工作臺主要開展實驗項目
1.滾珠絲桿基本原理認知與安裝設計要點掌握
2.齒輪齒條基本原理認知與安裝設計要點掌握
3.直線滑軌與滑塊認知與安裝設計要點掌握
4.鏈條與直線滑軌組合的直線傳動原理認知與安裝設計要點掌握
5.同步帶與直線滑軌組合的直線傳動原理認知與安裝設計要點掌握
6.直線傳動機構的行程限位原理認識與設置要點掌握
7.氣動直線氣缸原理認識與氣裝掌握
8.步進電機原理認知與安裝設計要點掌握
9.直流電機原理認知與安裝設計要點掌握
10.不同結構形式的直線傳動機構控制應用方法設計
11.應用滾珠絲桿進行直線傳動裝置制圖設計
12.應用齒輪齒條進行直線傳動裝置制圖設計
13.氣動元件組件直線傳動裝置制圖設計
14.多種直線傳動裝置組合創新設計
四、PLC控制主機
1.規格類型：S7系列類型。
2.本體I/O:14點輸入、10點輸出、2AD輸入;
3.通訊協議：PROFINET;
4.輸出類型：晶體管。
五、人機界面
1.觸摸型式：電阻式；
2.顯示尺寸：7寸；
3.顯示顏色：真彩。
