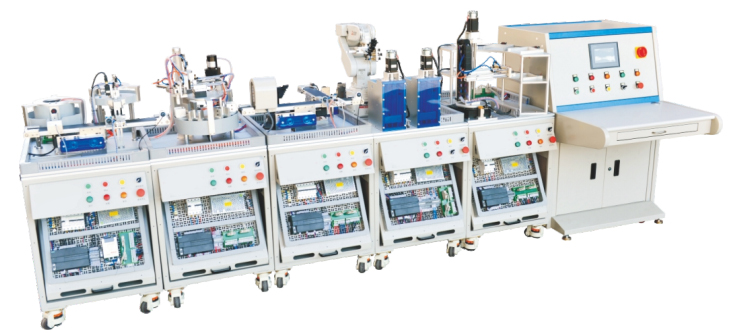

一、設備外觀

二、設備概述

TYK-ZD01F型自動化控制實訓系統主要由顆粒上料單元、加蓋擰蓋單元、檢測分揀單元、產品質量檢測單元、工業機器人搬運包裝單元、智能物料存儲單元和主控單元組成，包括了智能裝配生產系統、自動包裝系統、自動化立體倉庫及智能物流系統、自動檢測及質量控制系統、生產過程數據采集及控制系統等功能，是一個完整的智能工廠模擬裝置，應用了工業機器人技術、PLC技術、變頻器技術、伺服控制技術、工業傳感器技術、電機驅動技術等工業自動化相關技術，可實現空瓶上料、顆粒物料上料、物料分揀、顆粒填裝、加蓋、擰蓋、物料檢測、成品分揀、機器人抓取入盒、盒蓋包裝、貼標、入庫等生產過程。

該設備以模塊化方式自由組合、行成多種組合模式，操作者不但在實習、工作中培養、訓練了機械裝調、電氣氣路連接、程序設計、工業機器人應用、傳感器應用、計算機應用、觸摸屏組態、步進驅動器控制等機電專業技能，同時也體驗到職業素養中社會能力與方法能力。同時該套系統是基于《國家中長期人才發展規劃綱要（2010-2020年）》對經濟社會發展重點領域急需緊缺專門人才及創新型科技人才的培養要求，依據國家相關職業工種培養及鑒定標準，結合中國當前制造業的崗位要求，接軌世界技能競賽相關標準及規程開發設計而成。

三、技術參數

1.輸入電源：?jiǎn)蜗?nbsp; AC 220V±10%  50HZ；

2.輸入功率：約1.5kw；

3.工作環境：使用溫度：0~40℃；保存溫度：-10~65℃；使用濕度：90%以下（無結露）；空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；

4.重量：約350KG；

5.外形總體尺寸：長×寬×高：4000mm×1200mm×1500mm；

6.本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。
