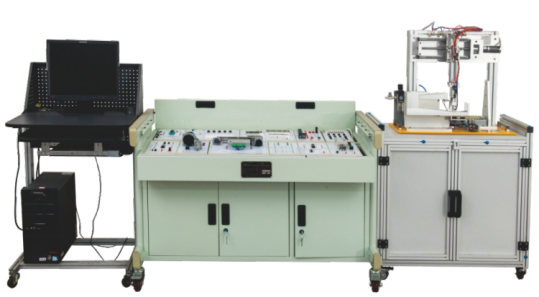

一、設備外觀圖
二、設備概述
在現有的TYK236單片機控制功能實訓考核裝置的基礎上，新添了8個模塊和1個新機械手（MCU16 AVR主機模塊、MCU17 串行AD/DA/EEPROM/RTC模塊、MCU18 串行擴展模塊、MCU19 并行擴展模塊、MCU20 短距離通訊模塊、MCU21 傳感器配接模塊2、MCU22WIFI無線通信模塊、MCU23STC主機模塊、G003機械手），并且在原有的模塊上增加了電源防反接保護。
G003模塊主要組成：
- 三軸直線搬運機器人機構
- 智能倉儲機構支架
- RFID射頻識別
- 9個配置電子標簽的物料
- 接供料機構
- 觸摸屏
- 物料傳輸皮帶及導軌
三、技術參數
1.輸入電源：?jiǎn)蜗?AC 220V±10%（50Hz）
2.輸出電源：輸出電源：DC ±12V±5％/0.5A；DC ±5V±5％/3.5A；DC 24V±5％/6A。
3.溫度：-10～40 ℃；環境濕度：≤90%（25℃）
4.外形尺寸：約1225mm×690mm×820mm（L×W×H）
5.整機功耗：≤0.5 kW
6.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。市電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
G003技術參數：
7.電源輸入：AC220V±10％
8.輸出電壓：DC 24V±5％/2.5A、DC 5V±5％/1A
9.外形尺寸：600*520*280mm
10.整機功耗：≤1KVA
