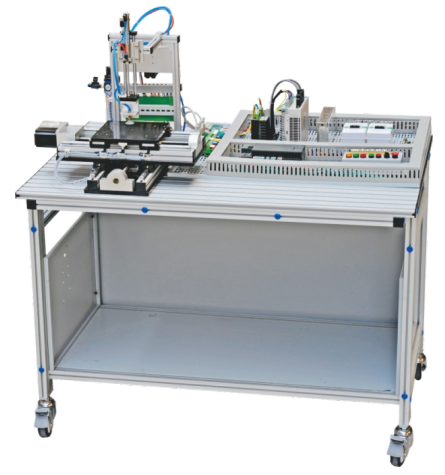

一、設備外觀圖 二、設備概述 本設備適合于數控、機電一體化及電氣自動化等專業的相關實訓課程?？蓾M足各高等院校所開設的《電機拖動與控制》、《PLC原理與應用》、《伺服系統的原理與設計》等多個專業課程的主要實訓項目，適合學生進行PLC實訓、畢業設計和課程設計。 是一套安裝在鋁合金導軌式實訓臺上的實訓裝備，它由電源、自動檢測單元、氣動機械單元和電氣控制單元四大部分組成。電源單元由空氣開關和開關電源組成，氣動機械由導桿氣缸、真空發生器、真空吸盤、滑塊導桿以及滾珠絲桿等組成，電氣控制單元由西門子S7-200 PLC、步進驅動器/電機、伺服驅動器/電機、控制單元等組成。 三、技術參數 1、交流電源：三相五線 AC 380 V±10% 50Hz； 2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結； 3、外形尺寸：長×寬×高=1200mm×800mm×1400mm； 4、整機功耗：≤1.5 kVA； 5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。...
