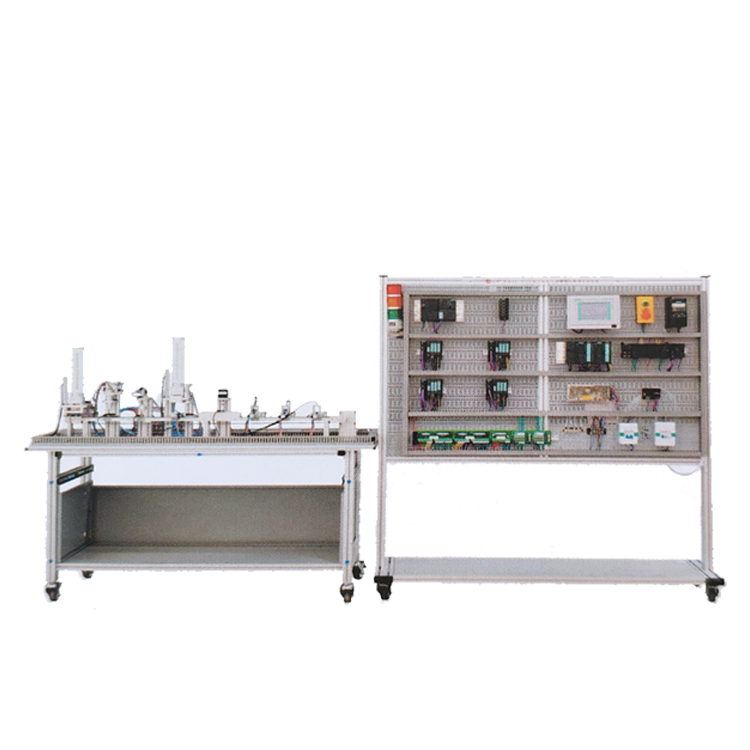

一、本設備的外觀圖

二、設備概述

TYK-ZD05F型工業電氣自動化及網絡實訓裝置包含了電氣控制系統、氣動控制系統、傳感器技術、觸摸屏組態技術、PLC控制技術等機電一體化專業所涉及的基礎知識、專業知識和基本的機電技能要求，也體現了當前先進技術在生產實際中的應用。它為學生提供了一個典型的、可進行綜合訓練的工程環境，為學生構建了一個可充分發揮學生潛能和創造力的實踐平臺。在此平臺上可實現知識的實際應用、技能的綜合訓練和實踐動手能力的客觀考核。

TYK-ZD05F型工業電氣自動化及網絡實訓裝置在鋁合金導軌式實訓臺上安裝送料、清洗、灌裝、封蓋、貼標、分揀等工作單元，構成一個典型的自動灌裝生產線的機械平臺，系統各機構的采用了氣動驅動、變頻器驅動、伺服驅動、步進驅動等控制。因此，LGY-ZD05F型工業電氣自動化及網絡實訓裝置綜合應用了多種技術知識，如氣動控制技術、機械技術（機械傳動、機械連接等）、傳感器應用技術、PLC控制、變頻器技術、伺服應用、步進應用等工業中常用的多種技術，從而縮短了理論教學與實際應用之間的距離。

三、設備技術指標

1、工作電源：220VAC±10%  50 Hz；

2、設備外形尺寸：長×寬×高=2990 mm×885 mm×1820 mm；

3、電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；

4、臺架材料：鋁鋼結構；

5、整機消耗視在功率：≤1 KVA；

6、安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
