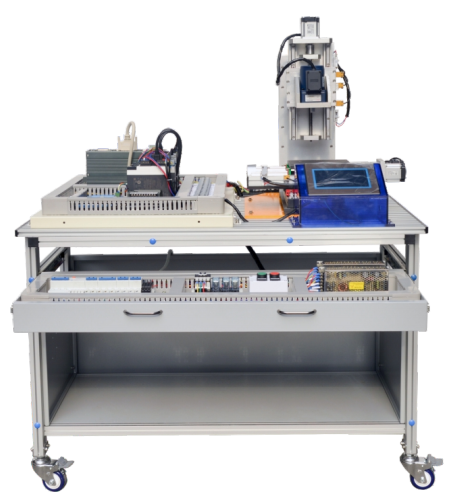

一、設備概述 本設備適合于數控、機電一體化及電氣自動化等專業的相關實訓課程。可滿足各高等院校所開設的《電機拖動與控制》、《PLC原理與應用》、《伺服系統控制原理》、《編程語言及應用基礎》等多個專業課程的主要實訓項目，適合學生進行實訓、畢業設計和課程設計。 本設備主要由底板、伺服電機及伺服驅動器、固高運動控制系統、觸摸屏、高精度絲桿傳動機構、托板、限位傳感器組件、鋁合金導軌式支架等組成。它是一種將運動控制器、交流伺服電機調速、傳感器應用、位置控制、復雜的開關量控制、時序邏輯控制有機結合成一體的教學裝置。 二、技術參數 1、交流電源：三相五線 AC 380 V±10% 50Hz； 2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結； 3、外形尺寸： 1190×1490×805mm（長×寬×高）； 4、整機功耗：≤2.0 kVA； 5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫結構。具有接地保護、漏電保護功能；...
