TYK-808型 機床電氣電路仿真實訓考核裝置
一、概 述
TYK-808型 機床電氣電路仿真實訓考核裝置系列是為各大中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所等單位電氣控制內容的實訓、考核而研制的，可用于課堂演示、機床電氣控制原理操作及實驗實習，人為隱蔽地設置了故障演示點，提供了全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想實訓設備。
二、技術參數
1、外形尺寸： 1200×500× 1800cm
2、工作電源：三相五線， 380V ±5% ， 50Hz
3、整機容量：＜ 1.5KVA

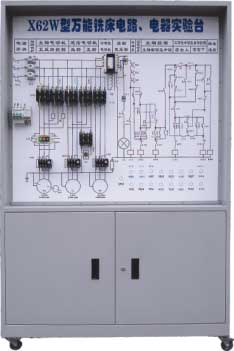

4、正面機床電路圖。

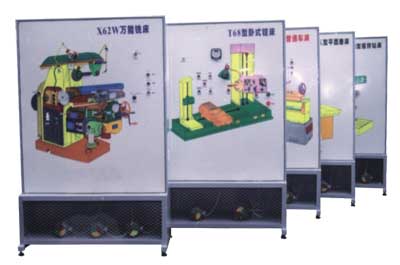

5、背面為逼真的機床立體圖。
三、配置方案
|
序號 |
名 稱 |
備 注 |
|
1 |
CA6140 車床電路、電氣故障仿真實訓考核裝置 |
配 3 臺電機 |
|
2 |
Z3050 型搖臂鉆床電路、電氣故障仿真實訓考核裝置 |
配 4 臺電機 |
|
3 |
Z62W 萬能銑床電路、電氣故障仿真實訓考核裝置 |
配 3 臺電機 |
|
4 |
M7120 型平面磨床電路、電氣故障仿真實訓考核裝置 |
配 4 臺電機 |
|
5 |
M 1432A 萬能外圓磨床電路、電氣故障仿真實訓考核裝置 |
配 5 臺電機 |
|
6 |
15/3 噸橋式起重機電路、電氣故障仿真實訓考核裝置 |
配 5 臺電機 |
|
7 |
M7475B 型平面磨床電路、電氣故障仿真實訓考核裝置 |
配 5 臺電機 |
|
8 |
T68 型臥式鏜床電路、電氣故障仿真實訓考核裝置 |
配 2 臺電機 |
