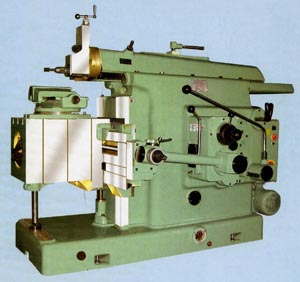

TYK-B6050型 牛頭刨床
一、功能特點; TYK-B6050型 牛頭刨床是用于刨平面和成形面的機床，對加工狹長零件的平面、T字槽、燕尾槽等生產率更高。如裝上特殊虎鉗或分度頭，機床還可加工軸類和長方體零件的端面和等分槽等。 二、技術參數： 序號 項 目 規格參數 1 *大刨削長度 500mm 2 滑枕底面至工作臺面*大距離 370mm 3 工作臺*大移動距離 水平 500mm 垂直 300mm 4 工作臺*大回轉角度 無虎鉗 ±90° 有虎鉗 ±55° 5 刀架*大垂直行程 110mm 6 虎鉗尺寸（長*寬*鉗口*大距離） 240*64*215mm 7 滑枕每分鐘往復次數 滑枕往復一次工作臺進給量 15,24,37,51,64,80102,126,158 times/min 8 電動機 3kW1420 r/min 9 棘輪轉動一格時 垂直 0.0845mm 水平 0.133mm 10 棘輪轉動十格時 垂直 0.845mm 11 機床外形尺寸 （長×寬×高） 1943×1160×1533mm 12 凈重 1800kg 13 毛重 2100kg ◆相關數控實訓考核系統： 車床電氣實驗裝置 車床電氣技能...
分享
相關產品
描述
一、功能特點;
TYK-B6050型 牛頭刨床是用于刨平面和成形面的機床，對加工狹長零件的平面、T字槽、燕尾槽等生產率更高。如裝上特殊虎鉗或分度頭，機床還可加工軸類和長方體零件的端面和等分槽等。
二、技術參數：
|
序號
|
項 目
|
規格參數
|
|
1
|
*大刨削長度
|
500mm
|
|
2
|
滑枕底面至工作臺面*大距離
|
370mm
|
|
3
|
工作臺*大移動距離
|
水平 500mm 垂直 300mm
|
|
4
|
工作臺*大回轉角度
|
無虎鉗 ±90° 有虎鉗 ±55°
|
|
5
|
刀架*大垂直行程
|
110mm
|
|
6
|
虎鉗尺寸（長*寬*鉗口*大距離）
|
240*64*215mm
|
|
7
|
滑枕每分鐘往復次數
滑枕往復一次工作臺進給量
|
15,24,37,51,64,80102,126,158 times/min
|
|
8
|
電動機
|
3kW1420 r/min
|
|
9
|
棘輪轉動一格時
|
垂直 0.0845mm 水平 0.133mm
|
|
10
|
棘輪轉動十格時
|
垂直 0.845mm
|
|
11
|
機床外形尺寸 （長×寬×高）
|
1943×1160×1533mm
|
|
12
|
凈重
|
1800kg
|
|
13
|
毛重
|
2100kg
|
