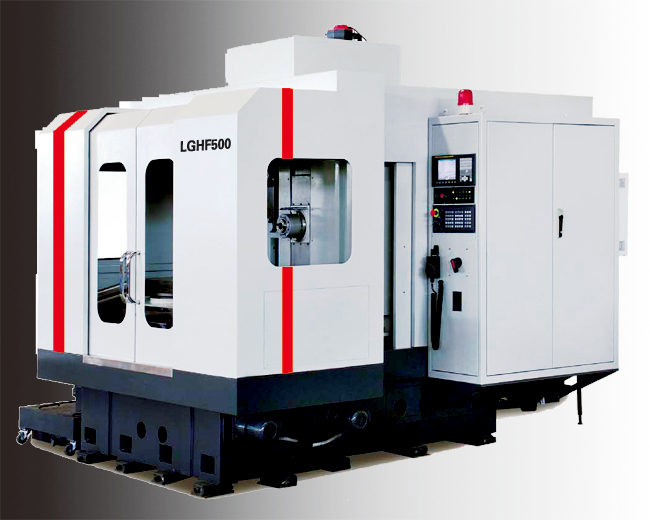

TYK500/LGHF600/LGHF800型 臥式加工中心
數控系統：西門子、法那克、廣數、華中等可選。 型號 MODEL LGHF 500 CNC LGHF 630 CNC LGHF 800 CNC 產品編號 Item No? W1550000 W1563000 W1580000 工作臺尺寸（長x寬） Worktable dimensions(LxW) 500x500mm 630x630mm 800x800mm 工作臺數量 Number of worktables 1 1 1 工作臺分度 Worktable indexing 1°x360 1°x360 1°x360 T型槽尺寸（槽寬/間距/槽數） T-slot? 18mm/100mm/5 22mm/125mm/5 22mm/160mm/5 工作臺*大載荷 Maximum load capacity of worktable 500kg 1000kg 1500kg 工作臺左右行程（X軸) X axis travel 700mm 950mm 1300mm 工作臺前后行程（Z軸） Z axis travel 580mm 830mm 900mm 主軸箱上下行程（Y軸） Y axis travel 580mm 750mm 900mm 主軸中心線到工作臺面距離 Distance from center of spindle to worktable 120～700mm 120～870mm 100～1000mm 主軸端面到工作臺中心距離 Distance from spindle nose to center of worktable 120～780mm 170～1000mm 180～1080mm 主軸錐度 Spindle taper...
分享
相關產品
描述
數控系統：西門子、法那克、廣數、華中等可選。
| 型號 | MODEL | LGHF 500 CNC | LGHF 630 CNC | LGHF 800 CNC |
| 產品編號 | Item No? | W1550000 | W1563000 | W1580000 |
| 工作臺尺寸（長x寬） | Worktable dimensions(LxW) | 500x500mm | 630x630mm | 800x800mm |
| 工作臺數量 | Number of worktables | 1 | 1 | 1 |
| 工作臺分度 | Worktable indexing | 1°x360 | 1°x360 | 1°x360 |
| T型槽尺寸（槽寬/間距/槽數） | T-slot? | 18mm/100mm/5 | 22mm/125mm/5 | 22mm/160mm/5 |
| 工作臺*大載荷 | Maximum load capacity of worktable | 500kg | 1000kg | 1500kg |
| 工作臺左右行程（X軸) | X axis travel | 700mm | 950mm | 1300mm |
| 工作臺前后行程（Z軸） | Z axis travel | 580mm | 830mm | 900mm |
| 主軸箱上下行程（Y軸） | Y axis travel | 580mm | 750mm | 900mm |
| 主軸中心線到工作臺面距離 | Distance from center of spindle to worktable | 120～700mm | 120～870mm | 100～1000mm |
| 主軸端面到工作臺中心距離 | Distance from spindle nose to center of worktable | 120～780mm | 170～1000mm | 180～1080mm |
| 主軸錐度 | Spindle taper | BT40 | BT50 | BT50 |
| 主軸*高轉速 | Maximum spindle speed | 8000rpm | 6000rpm | 6000rpm |
| 快速移動速度（X、Y、Z） | rapid traveing(X、Y、Z) | 24000mm/min | 24000mm/min | 24000mm/min |
| 轉臺*大速度 | Maximum speed to table? | 5r/min | 10r/min | 10r/min |
| 刀庫容量 | Tool room capacity | 30 | 40 | 40 |
| 選刀方式 | Tool selection mode | random | random | random |
| *大刀具尺寸（直徑x長度） | Maximum tool dimensions(diameter x length) | Φ77x320 (With adjacent tool) Φ130x320 | Φ125x350 (With adjacent tool) Φ250x350 | Φ125x350 (With adjacent tool) Φ250x350 |
| *大刀具重量 | Maximum tool weight | 8kg | 25kg | 25kg |
| 換刀時間（刀對刀） | Tool change time(tool to tool) | 2.5s | 5.5s | 5.5s |
| 機床重量 | G.W. | 12000kg | 14000kg | 18000kg |
| 定位精度 | Positioning precision | 0.01mm(Full range) | 0.012mm(Full range) | 0.012mm(Full range) |
| 重復定位精度 | Repeatability positioning precsion | 0.006mm(Full range) | 0.008mm(Full range) | 0.008mm(Full range) |
