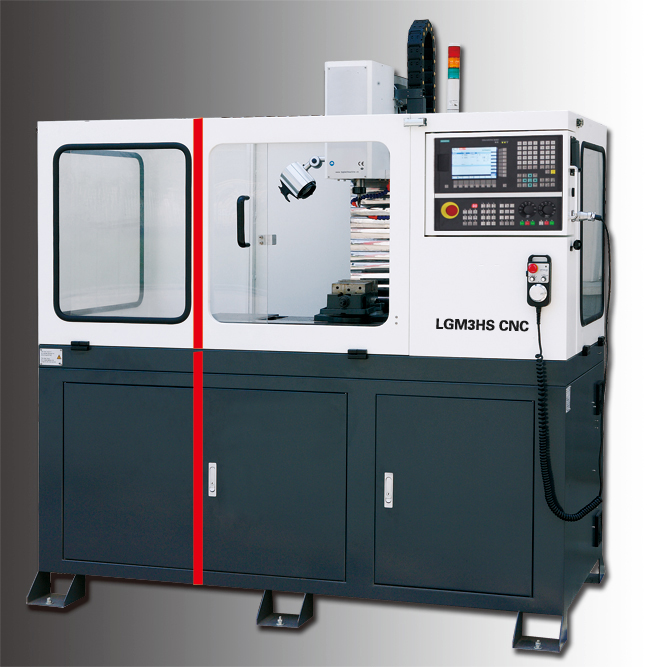

TYK3HS/LGM4HS型 數控銑床
數控系統：華中、廣數、西門子、法那克可選配、 產品型號 Model M3HS M4HS 產品編號 Code No X1103100 X1104100 機床電器 Electric Supply 總功率 Total connection 5KW 6KW 主電機功率 Driving motor 2.2KW 3KW 冷卻泵功率 Coolant pump 40W 40W 主軸 Spindle 主軸錐度 Spindle taper ER32 ER32 主軸轉速 Spindle Speed 150-8600RPM 150-8600RPM 主軸中心到立柱表面距離 Distance spindle-column 240mm 275mm *大面銑直徑 Face milling dimension (Max) ?75mm ?80mm *大立銑直徑 End milling dimension (Max) ?30mm ?32mm 工作臺 Table 工作臺尺寸（長×寬） Table length×width 750×210mm 850×240mm 主軸端到工作臺面距離 Distence spindle-table 460mm 30-530mm T型槽槽寬/間距/數量 T-slot(size/distance/number) 12mm/63mm/3 18mm/80mm/3 *大承載重量 Load(Max) 50kg 60kg 行程 Travel X軸 X axis 430mm 500mm Y軸 Y axis 200mm 240mm Z軸 Z axis 450mm 500mm 快移速...
分類：
分享
描述
數控系統：華中、廣數、西門子、法那克可選配、
| 產品型號 | Model | M3HS | M4HS |
| 產品編號 | Code No | X1103100 | X1104100 |
| 機床電器 | Electric Supply | ||
| 總功率 | Total connection | 5KW | 6KW |
| 主電機功率 | Driving motor | 2.2KW | 3KW |
| 冷卻泵功率 | Coolant pump | 40W | 40W |
| 主軸 | Spindle | ||
| 主軸錐度 | Spindle taper | ER32 | ER32 |
| 主軸轉速 | Spindle Speed | 150-8600RPM | 150-8600RPM |
| 主軸中心到立柱表面距離 | Distance spindle-column | 240mm | 275mm |
| *大面銑直徑 | Face milling dimension (Max) | ?75mm | ?80mm |
| *大立銑直徑 | End milling dimension (Max) | ?30mm | ?32mm |
| 工作臺 | Table | ||
| 工作臺尺寸（長×寬） | Table length×width | 750×210mm | 850×240mm |
| 主軸端到工作臺面距離 | Distence spindle-table | 460mm | 30-530mm |
| T型槽槽寬/間距/數量 | T-slot(size/distance/number) | 12mm/63mm/3 | 18mm/80mm/3 |
| *大承載重量 | Load(Max) | 50kg | 60kg |
| 行程 | Travel | ||
| X軸 | X axis | 430mm | 500mm |
| Y軸 | Y axis | 200mm | 240mm |
| Z軸 | Z axis | 450mm | 500mm |
| 快移速度（X軸、Y軸、Z軸） | Rapid feed(X,Y,Z axis) | 2000mm/min | 6000mm/min |
| 精度 | Accuracy | ||
| 定位精度 | Positioning accuracy | ±0.025mm | ±0.025mm |
| 重復定位精度 | Repeat positioning accuracy | ±0.025mm | ±0.025mm |
| 尺寸 | Dimensions | ||
| 外形尺寸(L×W×H) | Overall dimension(L×W×H) | 1900×1185×2010mm | 1900×1185×2126mm |
| 包裝尺寸(L×W×H) | Packing size(L×W×H) | 2030×1290×2280mm | 2030×1350×2240mm |
| 凈重/毛重 | Net weight/Gross weight | 760/830KG | 800/870KG |
| 水箱容積 | Tank capacity | 30L | 30L |
